Condensator CBB60 pentru pompa de apa: Ghid de selectie si inlocuire

Da - a Condensator CBB60 nu este compatibil doar cu pompele de apă; este special conceput pentru ei. Acest condensator de funcționare este alegerea standard pentru motoarele monofazate ale pompei de apă AC găsite în sistemele rezidențiale de puțuri, pompele pentru piscine, echipamentele de irigare și pompele cu jet. Fără un CBB60 funcțional, majoritatea acestor motoare nu pot genera schimbarea de fază necesară pentru a porni sau a menține o rotație eficientă. Dacă pompa ta zumzăie, dar nu pornește, funcționează fierbinte, declanșează întrerupătoarele sau pur și simplu moartă la sosire, un condensator de funcționare defect CBB60 este una dintre primele componente care trebuie testate și înlocuite.

Ce este a Condensator CBB60 și de ce contează pentru pompe

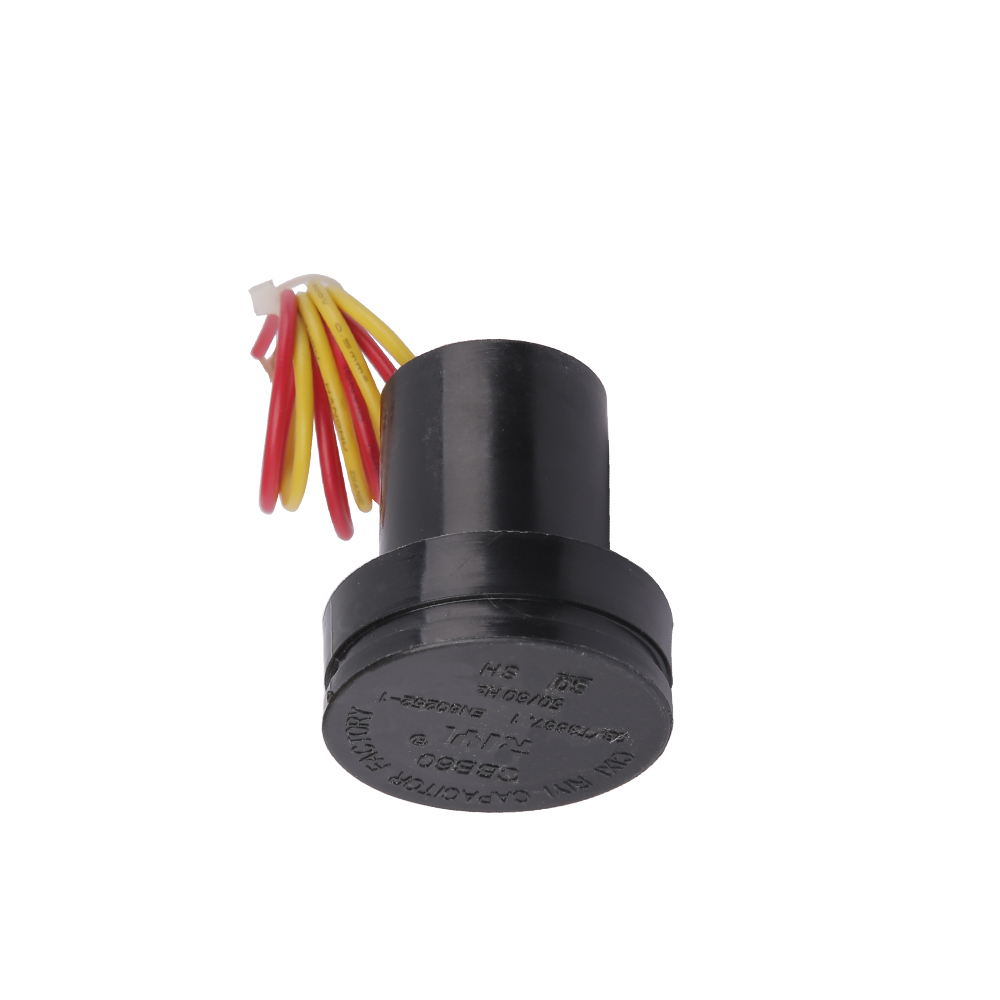

Un condensator CBB60 este un condensator cu peliculă de polipropilenă metalizată găzduit într-o carcasă cilindrică din plastic, evaluat pentru funcționarea motorului de curent alternativ. Denumirea „CBB60” urmează un sistem de clasificare a standardului național chinez (GB/T 3667), unde „C” înseamnă condensator, al doilea „B” indică dielectric cu peliculă de polipropilenă, al treilea „B” denotă construcția metalizată și „60” se referă la standardul de serie pentru condensatorii de motor AC.

Într-un motor cu inducție monofazat - care este ceea ce folosesc majoritatea pompelor de apă de uz casnic - statorul are o singură înfășurare principală. Acest lucru creează un câmp magnetic pulsatoriu, nu unul rotativ. Fără o schimbare de fază, rotorul nu poate determina în ce direcție să se rotească și are un cuplu de pornire zero. Condensatorul de funcționare CBB60 este conectat în serie cu înfășurarea auxiliară (pornire) și creează diferența de fază electrică necesară de 90 de grade între cele două înfășurări. Această diferență de fază produce un câmp magnetic rotativ care face ca rotorul să se rotească într-o direcție definită și să mențină funcționarea lină sub sarcină.

Spre deosebire de condensatorii de pornire (care sunt electrolitici și sunt cuplati doar pentru scurt timp în timpul pornirii), CBB60 rămâne alimentat continuu în timpul funcționării. Aceasta înseamnă că trebuie să reziste la tensiunea nominală completă și curentul de ondulare AC pentru perioade lungi - uneori ore sau zile la un loc - fără a se degrada. Filmul său dielectric de polipropilenă face acest lucru posibil, oferind factor de disipare mai mic, rezistență mai mare de izolație și stabilitate termică mult superioară comparativ cu alternativele electrolitice.

Specificații electrice cheie pe care trebuie să le corespundă

Alegerea unui condensator greșit pentru un motor cu pompă de apă nu este doar ineficientă, ci poate arde înfășurările motorului sau poate duce la defectarea catastrofală a condensatorului în sine. Iată specificațiile care contează cel mai mult:

Valoarea capacității (µF)

Aceasta este specificația cea mai critică. Valorile comune utilizate în aplicațiile pompelor de apă variază de la 6 µF până la 100 µF , cu valorile întâlnite cel mai frecvent fiind 8 uF, 10 uF, 12 uF, 16 uF, 20 uF, 25 uF, 30 uF și 40 uF. Valoarea corectă este determinată de producătorul motorului pe baza impedanței înfășurării, a numărului de poli și a curentului nominal. Potriviți întotdeauna valoarea inițială exactă - utilizarea unui condensator care este cu 20% mai mare sau mai mic decât cea specificată poate provoca supraîncălzire, cuplu redus sau viteză de oscilare.

Toleranța este de obicei de ±5% pentru unitățile CBB60 de calitate. Evitați orice condensator care are o toleranță de ±10% sau mai mare în aplicațiile cu motoare de precizie.

Tensiune nominală (VAC)

Condensatoarele standard CBB60 pentru pompele de apă sunt evaluate la 250VAC sau 450VAC . Pentru sistemele monofazate de 120 V, o valoare nominală de 250 VCA este minimă, dar se preferă 450 VCA pentru marjă. Pentru sistemele de 220 V–240 V, utilizați numai unități nominale de 450 VCA. Nu înlocuiți niciodată un condensator cu o tensiune mai mică, chiar și temporar - dielectricul poate fi perforat în milisecunde, provocând un scurtcircuit.

Frecvență (Hz)

Majoritatea condensatoarelor CBB60 sunt evaluate pentru 50Hz sau 60Hz, sau ambele. Pompele nord-americane funcționează la 60 Hz; cea mai mare parte a Europei, Asiei și Africii funcționează la 50 Hz. Utilizarea unui condensator de 50 Hz pe un sistem de 60 Hz este în general acceptabilă, deoarece reactanța scade ușor, dar verificați întotdeauna fișa de date.

Interval de temperatură de funcționare

Condensatoarele standard CBB60 sunt evaluate de la -25°C până la 70°C . Dacă pompa dvs. funcționează într-o clădire cu pompe fierbinți, lângă un cazan sau într-un climat cald, căutați unități cu rază extinsă de 85°C sau chiar 105°C. Degradarea termică peste temperatura nominală este una dintre principalele cauze ale defecțiunii timpurii a condensatorului.

Cum să știți dacă condensatorul dvs. de funcționare CBB60 a eșuat

Defecțiunea condensatorului în motoarele pompelor de apă se dezvoltă adesea treptat, dar în unele cazuri poate fi bruscă și completă. Recunoașterea precoce a simptomelor poate preveni deteriorarea motrice costisitoare.

Simptom 1 — Motorul bâzâie, dar nu pornește

Acesta este semnul clasic de defectare a condensatorului. Auzi motorul alimentându-se și produce un zumzet scăzut, dar arborele nu se rotește. Dacă ar fi să rotiți manual arborele pompei (cu alimentarea mai întâi oprită), motorul s-ar prinde și ar funcționa - demonstrând că înfășurările sunt intacte, dar cuplul de pornire este absent. Acest lucru este cauzat de un circuit deschis sau de un CBB60 grav degradat care nu mai poate produce schimbarea de fază necesară.

Simptom 2 — Motorul pornește lent sau se luptă sub sarcină

Un condensator care și-a pierdut o capacitate semnificativă - să zicem, a scăzut de la 25 µF la 18 µF - poate încă permite motorului să pornească în condiții de gol, dar se va lupta sau se va bloca atunci când se aplică presiunea apei. Acest lucru se prezintă adesea ca timp de accelerare lent, funcționare neregulată sau oprirea pompei sub presiune.

Simptom 3 — Supraîncălzirea motorului

Când capacitatea se deplasează de la valoarea sa nominală, echilibrul de curent între înfășurările principale și auxiliare este întrerupt. Motorul atrage excesul de curent pentru a compensa, care generează căldură. Un motor care funcționează cu un CBB60 defect sau degradat poate atinge temperaturi cu 30-50°C peste nivelurile normale de funcționare , accelerând defectarea izolației și uzura rulmenților.

Simptom 4 — Daune fizice vizibile

Inspectați direct corpul condensatorului. Semnele comune de eșec includ:

• Carcasă din plastic bombată sau crăpată
• Urme de arsuri sau topire în jurul terminalelor
• Ulei sau reziduuri care se scurg de la bază (indică o defecțiune dielectrică internă)
• Conexiuni terminale corodate sau slăbite

Oricare dintre aceste indicii vizuale garantează înlocuirea imediată, indiferent de valorile măsurate.

Simptom 5 — Declanșează întrerupătorul la pornirea motorului

Un condensator CBB60 scurtcircuitat creează un scurtcircuit aproape mort în circuitul de înfășurare a motorului, provocând un curent de pornire masiv care declanșează imediat întrerupătorul sau arde siguranța. Dacă pompa dvs. declanșează în mod constant protecția circuitului de fiecare dată când încearcă să pornească, un condensator scurtcircuitat este în fruntea listei vinovaților.

Testarea unui condensator CBB60 cu un multimetru

Înainte de a cheltui bani pentru o înlocuire, confirmați că condensatorul este de fapt defectat. Iată cum să-l testați corect.

Siguranța pe primul loc — Descărcați condensatorul

Nu atingeți niciodată bornele condensatorului înainte de descărcare. Un condensator CBB60 evaluat la 450 VAC poate menține o încărcare capabilă să provoace un șoc sever. Pentru a descărca în siguranță: cu alimentarea complet deconectată, utilizați un rezistor de 10kΩ–20kΩ (evaluat de cel puțin 5W) conectat la terminale timp de 5–10 secunde. Ca alternativă, utilizați o șurubelniță izolată pentru a conecta scurt bornele - veți vedea o scânteie mică, ceea ce este normal și confirmă descărcarea.

Utilizarea modului de capacitate

Setați multimetrul digital în modul de capacitate (marcat de obicei cu un simbol care seamănă cu două linii paralele). Deconectați condensatorul de la circuit și atingeți sondele la fiecare terminal. Un CBB60 sănătos ar trebui să citească în ±5–10% din capacitatea sa etichetată. De exemplu, un condensator de 25 µF ar trebui să indice între 22,5 µF și 27,5 µF. O citire semnificativ sub aceasta – să spunem 15 µF pe un condensator de 25 µF – indică o degradare substanțială. O citire de zero sau OL (suprasarcină) indică o defecțiune a circuitului deschis.

Utilizarea modului de rezistență ca verificare de bază

Dacă multimetrul dvs. nu are o funcție de capacitate, treceți la modul rezistență (Ω) pe o gamă înaltă (200 kΩ sau mai mare). Atingeți sondele de terminale. Un condensator bun va prezenta o creștere a rezistenței de la aproape zero până la câteva sute de kilohmi pe măsură ce se încarcă de la bateria contorului - acest comportament de încărcare confirmă că condensatorul nu este scurtcircuitat sau deschis. O citire care rămâne la zero (în scurtcircuitare) sau sare instantaneu la OL fără niciun comportament de încărcare (deschis) indică o defecțiune. Această metodă nu confirmă valoarea capacității, ci doar funcționalitatea de bază.

Proces de înlocuire pas cu pas pentru condensatorii pompei de apă

Înlocuirea unui condensator de funcționare CBB60 este una dintre cele mai simple reparații la pompa de apă pe care le puteți face singur. Întregul proces durează de obicei mai puțin de 30 de minute.

1. Deconectați alimentarea — Opriți întrerupătorul care alimentează pompa și verificați cu un tester de tensiune. Nu vă bazați doar pe un comutator.
2. Localizați condensatorul — La majoritatea pompelor de apă, condensatorul CBB60 se află într-o carcasă mică de pe corpul motorului, adesea fixată printr-o curea sau clemă metalică. Scoateți capacul pentru a-l expune.
3. Fotografiați cablajul — Înainte de a deconecta orice, faceți o fotografie clară a conexiunilor terminalelor. Condensatoarele CBB60 pentru pompe au de obicei două sau trei terminale. Majoritatea sunt nepolare (terminalele sunt interschimbabile), dar confirmarea înainte de deconectare evită confuzia.
4. Descărcați condensatorul — După cum este descris mai sus, utilizați o rezistență de descărcare sau conectați cu atenție bornele pentru a elimina sarcina stocată.
5. Scoateți vechiul condensator — Deconectați firele (notați sau fotografiați care fir merge la ce bornă), slăbiți cureaua de montare și scoateți vechea unitate.
6. Instalați noul CBB60 — Introduceți piesa de schimb în aceeași orientare, strângeți cureaua de montare și reconectați firele conform fotografiei dvs. Pentru unitățile nepolare cu două terminale, ordinea firelor nu contează electric.
7. Testați pompa — Restabiliți alimentarea și observați pompa pentru pornirea corespunzătoare, curentul de funcționare normal (măsurați cu o piză ametru dacă este disponibil) și absența supraîncălzirii sau a zgomotului neobișnuit.

Considerații privind dimensiunea fizică și montarea

Condensatorii CBB60 vin în dimensiuni cilindrice standardizate. Diametrele comune sunt 35 mm, 40 mm și 50 mm, cu înălțimi variind de la 60 mm la 115 mm. Valorile mai mari de capacitate ocupă carcase mai mari. Când comandați o înlocuire, confirmați că dimensiunile fizice se potrivesc cu suportul de montare de pe pompa dumneavoastră. Un condensator cu valori electrice corecte, dar cu o înălțime prea mare de 10 mm nu se va potrivi în carcasa originală , deci verificați întotdeauna ambele seturi de specificații.

Condensator CBB60 vs alte tipuri de condensatoare pentru aplicații cu motor

Nu toți condensatorii motorului sunt la fel. Înțelegerea diferențelor explică de ce CBB60 este alegerea corectă și singura potrivită pentru funcționarea continuă a pompei de apă.

CBB65 și CBB61 au aceeași construcție a filmului ca și CBB60, dar diferă în ceea ce privește designul carcasei și aplicația tipică. CBB65 folosește o cutie de aluminiu pentru o mai bună disipare a căldurii în mediile cu compresor; CBB61 este plat și proiectat pentru motoare cu pale de ventilator. Înlocuirea unui CBB65 cu un CBB60 este posibilă din punct de vedere electric dacă capacitatea nominală și tensiunea se potrivesc , dar factorul de formă fizică poate să nu se potrivească. Nu înlocuiți niciodată un condensator de pornire CD60 cu un condensator de funcționare - dielectricul electrolitic se va supraîncălzi și se va defecta în câteva minute de funcționare continuă.

Factorii care provoacă defecțiunea prematură a condensatorului CBB60 în pompe

Înțelegerea de ce se defectează prematur condensatorii vă ajută să prelungiți durata de viață și să evitați înlocuirile repetate.

Creșteri de tensiune și tranzitorii de linie

Loviturile de fulgere, evenimentele de comutare a utilităților și vârfurile EMF inverse ale motorului pot expune dielectricul condensatorului la vârfuri de tensiune care depășesc cu mult valoarea nominală la starea staționară. Un singur tranzitoriu la dublul tensiunii nominale poate provoca o defecțiune parțială a dielectricului - reducând permanent capacitatea. În zonele cu furtuni frecvente sau cu putere instabilă a utilității, instalarea unui protector de supratensiune nominal pentru sarcinile motorului în amonte de pompă este o măsură de protecție practică.

Funcționează peste temperatura nominală

Fiecare creștere cu 10 °C peste temperatura nominală de funcționare înjumătățește aproximativ la jumătate durata de viață estimată a condensatorului - un principiu bine stabilit, cunoscut sub numele de regula Arrhenius pentru îmbătrânirea condensatorului. Un CBB60 standard, evaluat la 70°C, plasat într-o casă de pompare care atinge 80°C vara, va îmbătrâni de două ori mai repede decât era de așteptat. Pentru instalații în medii calde, selectați întotdeauna condensatori nominali la 85°C sau mai mare.

Ciclism frecvent Start-Stop

Pompele de apă controlate de comutatoare de presiune în sistemele cu rezervoare de presiune subdimensionate sau pline de apă pot porni și opri de zeci de ori pe oră. Fiecare eveniment de pornire supune condensatorul unui curent tranzitoriu de pornire. Deși condensatoarele CBB60 sunt proiectate pentru aceasta, sistemele care circulă de peste 20-30 de ori pe oră puneți stres anormal asupra dielectricului. Dacă pompa dumneavoastră are un ciclu scurt, fixarea rezervorului de presiune (reîncărcare sau înlocuire a vezicii urinare) reduce în mod semnificativ stresul condensatorului.

Intrarea de umiditate și umiditate

Condensatoarele CBB60 folosesc o carcasă de plastic etanșă, dar de-a lungul anilor de funcționare în gropi de pompe umede sau incinte exterioare, umiditatea poate pătrunde în punctele de intrare terminale. Umiditatea din interiorul carcasei crește pierderile dielectrice și promovează coroziunea electrochimică a filmului metalizat intern. Condensatorii din medii umede trebuie inspectați anual și înlocuiți proactiv la fiecare 5-7 ani, chiar dacă par funcționali.

Valoare de capacitate greșită instalată

Instalarea unui condensator cu o valoare a capacității mai mare decât cea specificată crește curentul prin înfășurarea auxiliară dincolo de limita sa de proiectare, determinând ca înfășurarea și condensatorul însuși să fie fierbinți. Instalarea unei valori mai mici crește curentul principal al înfășurării. Oricare dintre erori accelerează defectarea atât a condensatorului, cât și a înfășurărilor motorului. Utilizați întotdeauna valoarea exactă µF specificată de producătorul motorului — nu rotunjiți niciodată presupunând că mai mult este mai bine.

Standarde de calitate și certificări de căutat atunci când cumpărați

Piața condensatoarelor CBB60 include o gamă largă de niveluri de calitate. Iată ce trebuie să verificați înainte de a cumpăra.

• Certificare CQC — Marca China Quality Certification Center este linia de bază pentru condensatoarele fabricate în China. Producătorii de renume includ acest lucru pe etichetă.
• Marcaj CE — Obligatoriu pentru produsele vândute în Spațiul Economic European. Confirmă că condensatorul respectă directivele UE de siguranță și EMC.
• Listare UL — Certificare Underwriters Laboratories pentru utilizarea pe piața nord-americană. Important pentru conformitatea asigurărilor în instalațiile rezidențiale.
• Aprobare VDE — organism de certificare german; comune la condensatoarele utilizate în echipamentele industriale europene.
• Film metalizat cu autovindecare — Căutați în mod explicit „auto-vindecare” în descrierea produsului. Această proprietate înseamnă că defecțiunile dielectrice localizate minore determină evaporarea filmului metalic în punctul de defecțiune, curățând defectul în mod automat, mai degrabă decât răspândirea ca un scurtcircuit dur. Aceasta este o caracteristică critică de siguranță a condensatoarelor de funcționare a motorului.
• Carcasă ignifugă — Carcasa din plastic trebuie să fie realizată din material ignifug (clasament UL94 V-0), care limitează răspândirea incendiului în cazul unei defecțiuni catastrofale.

Evitați condensatoarele de la furnizori necunoscuți fără marcaje de certificare, specificații vagi sau prețuri semnificativ sub media pieței. Un condensator CBB60 pentru un motor de pompă de 1 CP costă între 5 USD și 20 USD, în funcție de sursă și certificări. Unitățile cu prețuri cuprinse între 1 și 2 USD pentru aceleași specificații ar trebui tratate cu scepticism profund - materialele dielectrice compromise și terminalele subdimensionate sunt măsuri comune de reducere a costurilor care au ca rezultat defecțiune timpurie sau pericol de incendiu.

Configurații de cablare pentru condensatoare CBB60 în diferite tipuri de motoare de pompă

În timp ce funcția de bază a CBB60 este aceeași pentru toate motoarele monofazate, configurațiile cablajului variază în funcție de designul motorului.

Motor cu condensator permanent divizat (PSC).

Aceasta este cea mai comună configurație la pompele de apă. Condensatorul de funcționare CBB60 este conectat permanent în serie cu înfășurarea auxiliară atât pentru pornire, cât și pentru funcționare. Nu există condensator de pornire și nici comutator centrifugal. Circuitul este simplu: linia 1 se conectează la un capăt al înfășurării principale și la o bornă a condensatorului; celălalt terminal al condensatorului se conectează la un capăt al înfășurării auxiliare; Linia 2 (neutru) se conectează la celelalte capete ale ambelor înfășurări.

Pornirea condensatorului, motorul de funcționare a condensatorului (CSCR).

Motoarele pompelor mai mari (de obicei peste 1 CP) folosesc uneori atât un condensator de pornire (CD60, electrolitic) cât și un condensator de funcționare (CBB60). Condensatorul de pornire este deconectat de un comutator centrifugal odată ce motorul atinge aproximativ 75-80% din viteza sincronă. CBB60 rămâne în circuit pe toată durata funcționării. În această configurație, cei doi condensatori sunt conectați în paralel în timpul pornirii, oferind o capacitate totală și un cuplu de pornire mult mai mari, înainte ca condensatorul de pornire să cadă.
