Cum se testează condensatorul de curent alternativ cu un multimetru? | test live condensator bun vs rău

Determinarea dacă un condensator de curent alternativ într-un aparat de aer condiționat este bun sau rău nu necesită cunoștințe profesionale de inginerie electronică. Atâta timp cât ai un multimetru cu funcție de „test de capacitate”, poți să urmezi acești pași și să devii singur un semi-expert.

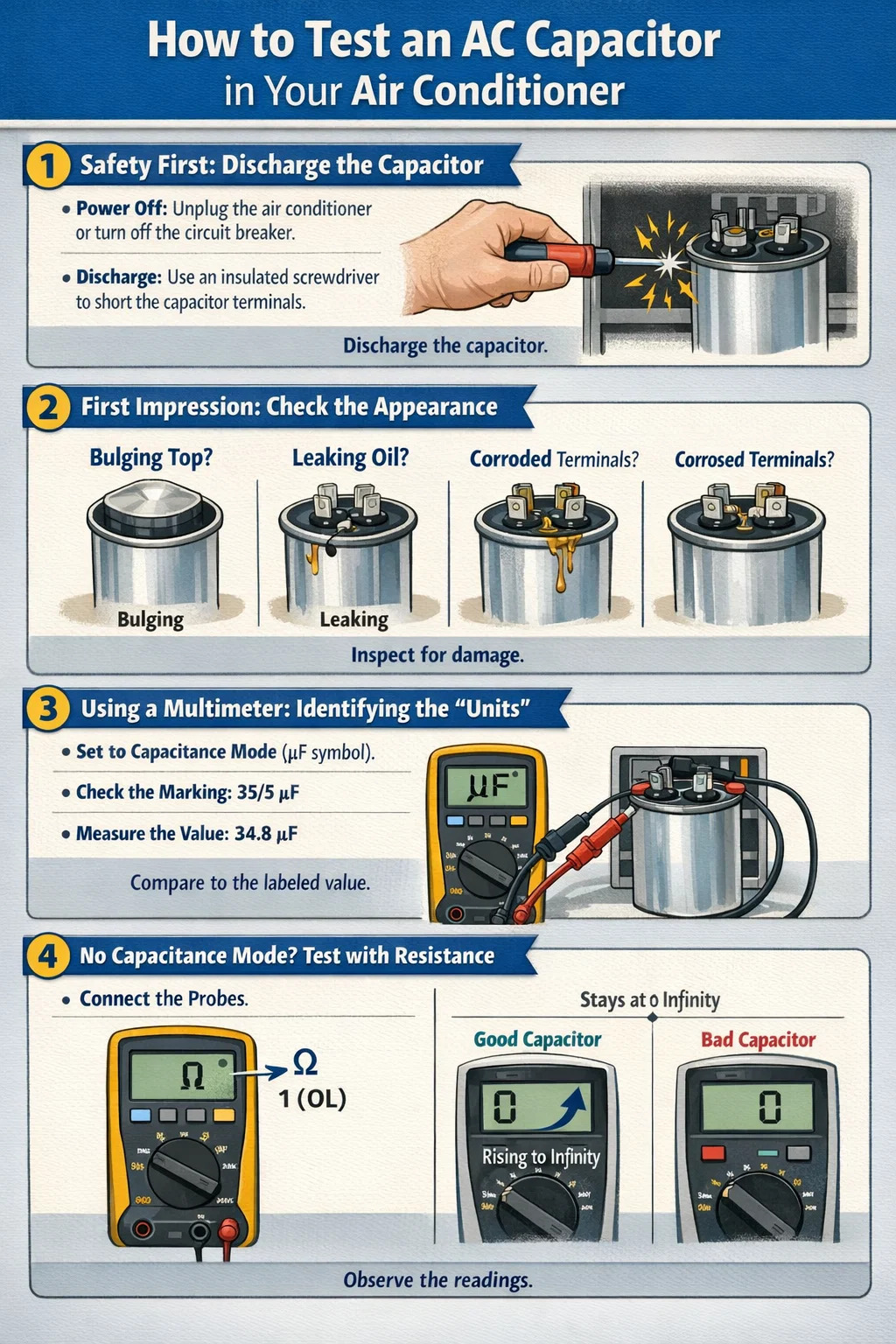

1. Siguranța pe primul loc: descărcați condensatorul

Acest pas este cel mai important înainte de a începe testarea. Un condensator de curent alternativ este ca o baterie; chiar și după ce alimentarea este oprită, acesta poate păstra încă o încărcare de înaltă tensiune, iar atingerea directă a acesteia poate duce la un șoc electric grav.
Oprire: Deconectați aparatul de aer condiționat sau opriți întrerupătorul.
Descărcare: Găsiți o șurubelniță cu un mâner bine izolat și utilizați arborele metalic pentru a atinge simultan cele două (sau trei) borne ale condensatorului. Dacă auziți un „pop” sau vedeți o scânteie mică, înseamnă că încărcătura reziduală a fost descărcată.

2. Prima impresie: verificați aspectul

Unele defecte condensatoare AC nici măcar nu trebuie testat cu un instrument; iti poti da seama doar uitandu-te la ele:
Bombare: partea superioară a condensatorului trebuie să fie plată. Dacă este bombat ca pâinea fermentată, cu siguranță este rupt.
Scurgeri de ulei: Dacă există scurgeri de lichid uleios de jos sau de sus, aceasta indică o deteriorare internă.
Coroziune: Terminalele puternic corodate pot duce, de asemenea, la un contact slab.

3. Utilizarea unui multimetru: identificarea „unităților”

Setați multimetrul la intervalul de măsurare a capacității (marcat de obicei cu simbolul –|(– sau etichetat nF/μF).
Verificați marcajele: Fiecare condensator AC va avea valoarea capacității scrisă pe partea sa. De exemplu, „35/5 μF” înseamnă că este un condensator dublu, cel mai mare fiind 35 și cel mai mic fiind 5.
Măsurați valoarea reală: plasați sondele multimetrului pe bornele corespunzătoare (de exemplu, „C” și „HERM” pentru a măsura secțiunea compresorului, „C” și „FAN” pentru a măsura secțiunea ventilatorului).
Comparați: dacă valoarea măsurată este semnificativ diferită de valoarea marcată (de exemplu, marcată 35, dar măsurarea este doar 10 sau nu există nicio citire), înseamnă că condensatorul este „slab” și trebuie înlocuit.

4. Ce se întâmplă dacă nu există un interval de capacitate? Utilizați intervalul de rezistență pentru a „asculta bătăile inimii”

Dacă multimetrul dvs. nu are o funcție dedicată de măsurare a capacității, puteți utiliza domeniul de rezistență (Ω) pentru a o evalua aproximativ:
Observare dinamică: Conectați sondele și observați numerele de pe ecran. Un condensator bun va afișa un număr mic care crește rapid și în cele din urmă afișează infinit (sau „1”/“OL”).
Principiu: Acest lucru se datorează faptului că bateria din multimetru încarcă condensatorul. Dacă numărul rămâne neschimbat sau afișează întotdeauna 0, atunci condensatorul AC este cu siguranță defect.

5. Semne comune de condensatoare bune și rele
