Înțelegerea specificațiilor și aplicațiilor condensatoarelor C65R și CBB65

Privire de ansamblu directă și concluzie funcțională

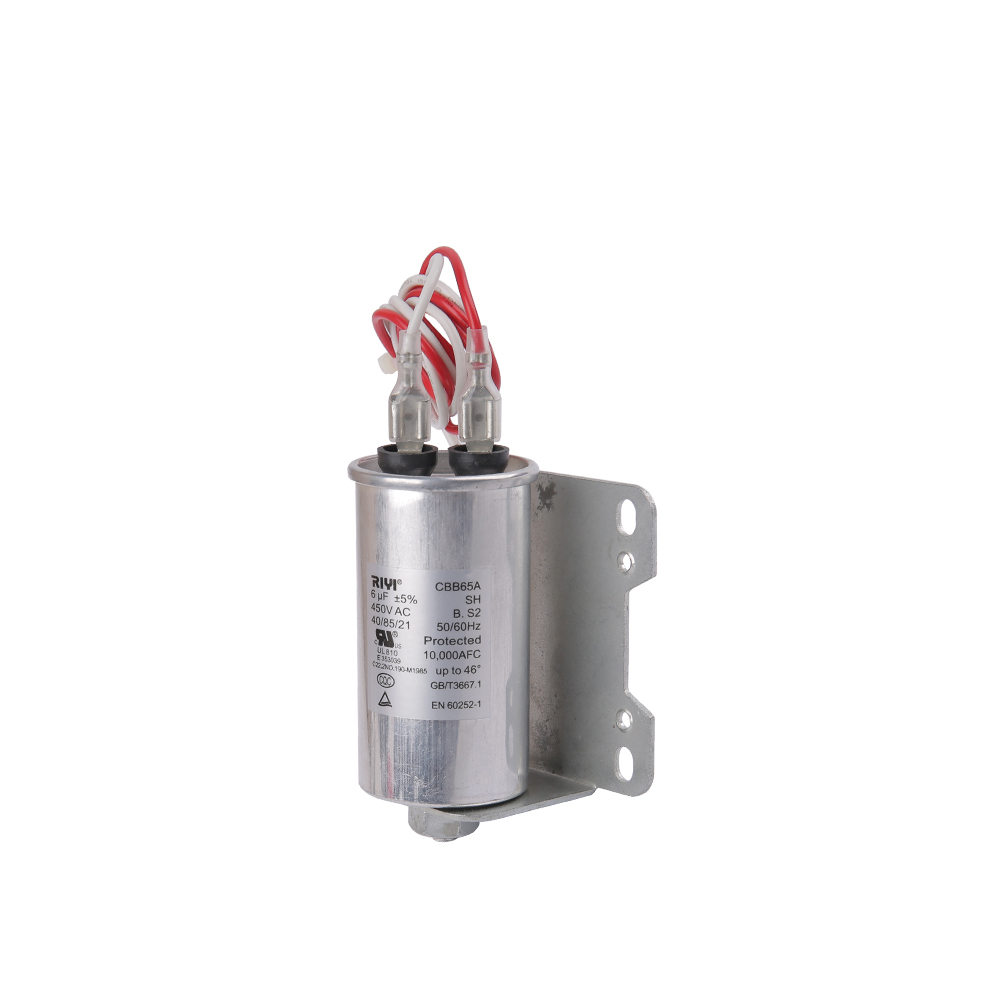

The condensator c65r și mai larg condensator cbb65 familia servește ca componente vitale în inginerie electrică modernă, acționând în primul rând ca condensatori de funcționare a motorului pentru aplicații cu curent alternativ (AC) cu cerere mare. Din punct de vedere structural, aceste componente asigură schimbarea de fază continuă necesară pentru a menține motoarele cu inducție monofazate să funcționeze fără probleme în sistemele de încălzire, ventilație, aer condiționat (HVAC) și pompe industriale. Concluzia operațională directă este că alegerea dintre un model standard și o variație C65R de rezistență grea depinde în întregime de toleranța necesară capacității microfarad (µF), de vârfurile de tensiune de până la 450V AC și de temperaturile extreme ale mediului. Alegerea unui condensator de funcționare adaptat cu precizie previne supraîncălzirea motorului, reduce consumul de energie și prelungește durata de viață a compresorului sau a motorului ventilatorului pe care îl suportă.

Specificații tehnice de bază și matrice de performanță

Când evaluează un condensator cbb65 sau un echivalent C65R specializat, inginerii evaluează parametrii electrici specifici pentru a asigura compatibilitatea sistemului. Evaluările primare includ capacitatea nominală, capacitatea de tensiune, compatibilitatea cu frecvența și pragurile de toleranță la temperatură.

Aplicații cu rulare dublă versus cadre de sistem cu o singură valoare

În sistemele obișnuite cu condensatoare de aer condiționat, spațiul imobiliar din cutia de control electrică este foarte limitat. Această limitare a condus la dezvoltarea de modele cu două rulări, care se găsesc pe scară largă în condensator cbb65 opțiuni. O unitate cu valoare unică are două terminale și suportă un singur motor, cum ar fi o suflantă dedicată a cuptorului sau un ventilator de evacuare industrial.

În schimb, o configurație cu dublă funcționare găzduiește doi condensatori distincti în interiorul unui singur recipient metalic care împarte o cale neutră internă comună. Acest design este ușor de identificat prin trei terminale superioare etichetate clar:

• Terminalul HERM: Acesta se conectează direct la înfășurarea ermetică a motorului compresorului, oferind defazajul necesar de mare capacitate, variind de obicei de la 35 µF la 60 µF.
• Terminalul FAN: Aceasta este direcționată direct la înfășurarea motorului ventilatorului condensatorului exterior, necesitând o capacitate mai mică, de obicei între 3 µF și 10 µF.
• Terminal COM: Terminalul comun servește ca picior de retur, conectându-se direct la contactorul principal de intrare.

Conform datelor de teren publicate de Manualul de instruire pentru excelență HVAC, peste optzeci la sută dintre aparatele de aer condiționat moderne rezidențiale cu sistem split utilizează o configurație dublă pentru a economisi spațiu și pentru a reduce numărul de componente în timpul asamblării producției.

Testare de diagnosticare pas cu pas și verificare multimetru

Când o unitate HVAC exterioară nu se cuplează, rezultând un bâzâit distinct provenit de la compresor, tehnicienii trebuie să efectueze o diagnoză fizică și electrică. Acest proces necesită o execuție precisă pentru a confirma integritatea operațională a componentei.

Faza 1: Izolare în siguranță și inspecție vizuală

Înainte de a atinge orice componentă internă, tehnicienii trebuie să deconecteze bucla principală de extragere a energiei de serviciu. Ei folosesc un rezistor pentru a elimina în siguranță orice sarcină electrică stocată în combinațiile de terminale. Urmează o inspecție fizică: dacă capacul superior pare bombat sau umflat, întrerupătorul de presiune intern s-a declanșat, necesitând înlocuirea imediată. Scurgerile de ulei în jurul garniturilor terminale confirmă, de asemenea, defecțiunea structurală.

Faza 2: Măsurarea și Evaluarea Microfaradului

Tehnicianul detașează cablajul și comută un multimetru digital la setarea capacității (notate cu simbolul microfarad). Procedura de testare urmează o cale strictă:

1. Plasați o sondă pe terminalul COM și al doilea cablu direct pe terminalul HERM. Comparați citirea direct cu valoarea nominală a etichetei.
2. Mutați al doilea cablu la terminalul FAN pentru a verifica independent valoarea inferioară a circuitului ventilatorului.
3. Dacă o unitate nominală de 45 plus 5 µF arată sub 42,75 µF pe circuitul HERM, motorul va suferi pierderi de alunecare, necesitând o înlocuire.

Selectarea componentei de înlocuire adecvate

Când se aprovizionează un înlocuitor identic sau actualizat pentru un eșuat condensator c65r , liniile directoare specifice de compatibilitate previn deteriorarea echipamentului. Este o regulă din industrie că un tehnician poate crește tensiunea nominală de funcționare, dar nu trebuie să o scadă niciodată. De exemplu, un model de 440 V poate înlocui un model de 370 V în siguranță, deoarece stratul său dielectric mai gros suportă stresul electric mai mare. Cu toate acestea, instalarea unui model de 370V într-un circuit de 440V cauzează o defecțiune rapidă a dielectricului și o defecțiune prematură.

În schimb, valorile microfaradului trebuie să se potrivească exact cu specificațiile de proiectare a echipamentului. Instalarea unui condensator dimensionat incorect, cum ar fi o unitate de 55 µF într-un circuit proiectat pentru un motor de 45 µF, deplasează unghiul de fază prea mult înainte. Acest lucru crește consumul total de curent în înfășurările auxiliare, provocând în timp defectarea izolației înfășurării motorului.
