Condensator CBB60 vs CBB65: diferențele cheie explicate

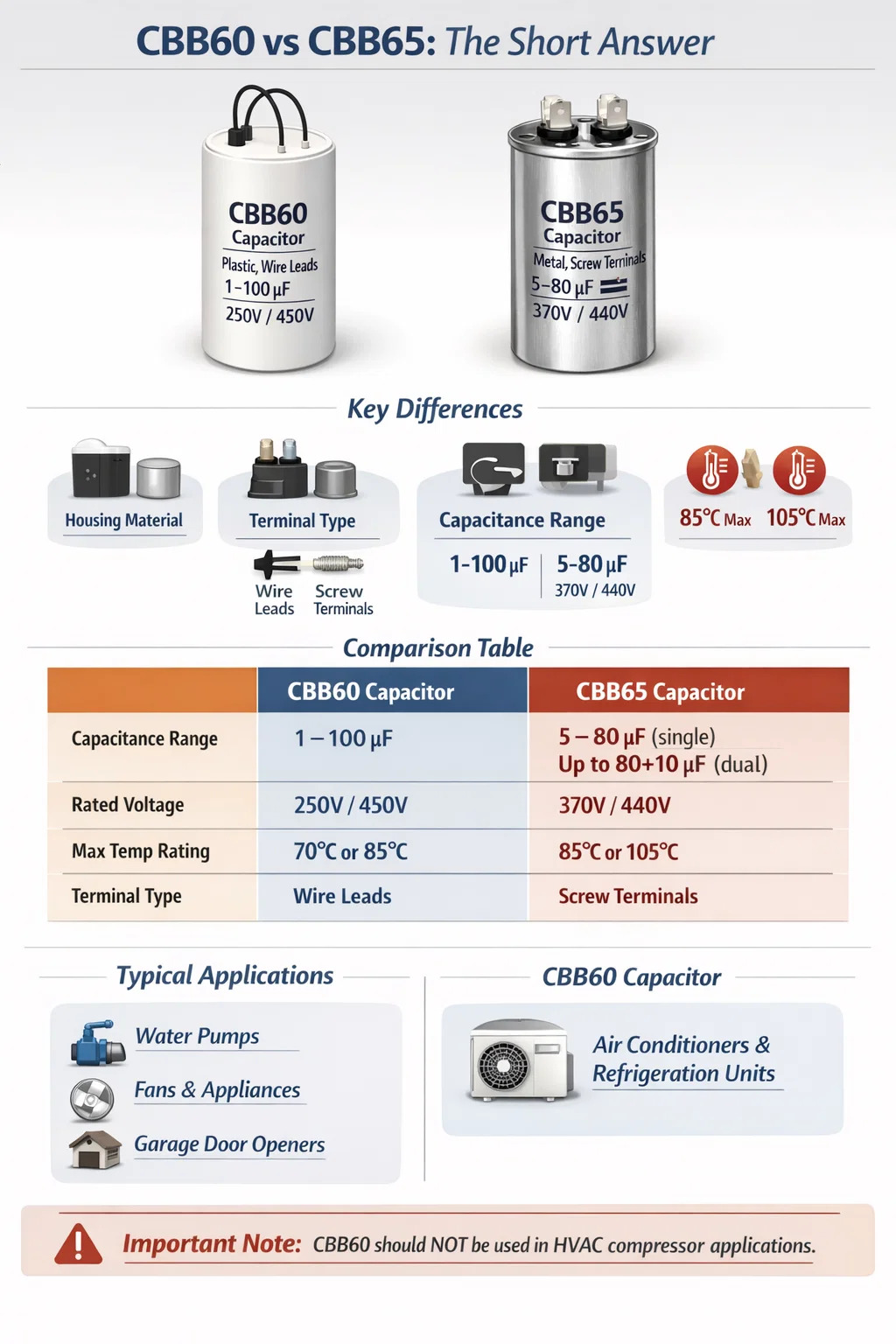

CBB60 vs CBB65: Răspunsul scurt

Diferența fundamentală dintre a Condensator CBB60 iar un condensator CBB65 se rezumă la construcția fizică și mediul de aplicare prevăzut. CBB60 este un condensator cilindric, cu fir, proiectat în principal pentru circuitele de pornire și de funcționare a motoarelor AC monofazate , în timp ce CBB65 este un condensator cu cutie metalică, cu borne șurub proiectat pentru aplicații mai grele, cum ar fi compresoarele de aer condiționat și unitățile de refrigerare. Ambele sunt condensatoare cu film de polipropilenă care funcționează pe circuite de curent alternativ, dar diferă semnificativ în ceea ce privește factorul de formă, tipul terminalului, domeniul de capacitate și rezistența termică.

Dacă alegeți un înlocuitor sau aprovizionați cu un condensator pentru un nou design, cei doi nu sunt, în general, interschimbabile fără atenție la metoda de montare, configurația terminalului și plafonul temperaturii de funcționare. Confuzia acestor două tipuri – chiar și atunci când valoarea capacității și tensiunea nominală par identice – poate duce la defecțiuni premature sau pericole de siguranță în medii cu sarcină mare.

Construcție fizică și factor de formă

Cea mai vizibilă distincție între CBB60 și CBB65 constă în ambalajul lor fizic.

Condensator CBB60: Carcasă cilindrică din plastic

Un condensator CBB60 folosește un corp din plastic cilindric (de obicei polipropilenă sau carcasă ignifugă) cu două sau patru fire care se extind de la un capăt. Diametrul corpului variază de obicei de la 30 mm până la 50 mm , cu inaltimea variind intre 60 mm si 100 mm in functie de capacitate. Aceste cabluri permit ca acesta să fie montat direct în plăcile de borne ale motorului sau conectat prin terminale cu conectare rapidă. Carcasa din plastic este umplută cu rășină epoxidică sau umplutură izolatoare similară pentru a etanșa înfășurarea filmului intern împotriva pătrunderii umezelii.

Deoarece folosește fire de plumb, CBB60 este considerată o componentă „cu plumb”. De obicei, se așează în poziție verticală sau într-un unghi în interiorul compartimentului condensatorului unui motor, securizat de un suport sau clemă din plastic. Acest design este eficient din punct de vedere al spațiului și are un cost de producție scăzut, motiv pentru care domină segmentul de motor al pompei de apă, motorul ventilatorului și segmentul de motoare a aparatelor mici.

Condensator CBB65 : Carcasă de cutie din aluminiu din metal

Un condensator CBB65, în schimb, este găzduit într-un recipient rotund din aliaj de aluminiu . Terminalele sale sunt conectori de tip șurub montați în partea de sus, ceea ce permite conexiuni sigure de cablare care rezistă la vibrații mai bine decât cablurile simple. Carcasa metalica ofera o disipare superioara a caldurii si protectie mecanica in comparatie cu plasticul. Dimensiunile tipice includ diametre de 40 mm până la 50 mm și înălțimi de la 70 mm la 120 mm, deși condensatoarele cu dublă funcționare (care combină două valori de capacitate într-o unitate) pot fi mai mari.

Cutia de aluminiu este etanșată cu un orificiu de evacuare a presiunii în partea de jos sau de sus, care acționează ca o supapă de siguranță în caz de suprapresiune internă. Această caracteristică este critică în mediile cu compresoare în care temperaturile ambientale pot crește rapid. Corpul metalic acceptă, de asemenea, montarea externă printr-o bandă sau un suport de oțel, care este metoda standard industrială pentru instalarea condensatorului HVAC.

Comparația evaluărilor electrice

Ambele tipuri de condensatoare funcționează pe circuite de curent alternativ, dar parametrii lor nominali diferă în moduri care reflectă cazurile de utilizare prevăzute.

Tensiunile nominale merită o atenție deosebită. CBB65 este disponibil aproape exclusiv în 370 VAC și 440 VAC pentru a gestiona condițiile de tensiune din interiorul sistemelor de compresoare HVAC, unde supratensiunile momentane în timpul pornirii motorului pot ajunge cu mult peste tensiunea nominală de linie. Condensatorii CBB60 la 250 VAC ar fi periculos de subevaluați în acele condiții – chiar dacă valoarea capacității s-ar întâmpla să se potrivească.

Medii tipice de aplicare

Înțelegerea unde este proiectat să funcționeze fiecare condensator ajută la clarificarea de ce există diferențele fizice și electrice în primul rând.

Unde sunt folosiți condensatorii CBB60

Condensatorii CBB60 sunt condensatorul standard de pornire și de pornire a motorului pentru o gamă largă de motoare cu inducție monofazate în medii cu sarcini ușoare până la medii. Aplicațiile comune includ:

• Motoare pentru pompe de apă (submersibile și montate pe suprafață, de obicei de la 0,37 kW la 2,2 kW)
• Ventilatoare de tavan și ventilatoare de evacuare
• Motoare cu tambur pentru mașina de spălat
• Circulatoare mici de aer și echipamente de ventilație
• Deschizători de uși de garaj
• Motoarele pompelor pentru piscine și spa în domeniul de putere inferioară

În aceste medii, temperaturile de funcționare tind să rămână sub 70°C până la 85°C, iar sarcinile de vibrație sunt moderate. În mod obișnuit, mediul ambiant este suficient de controlat încât o carcasă din plastic oferă o protecție adecvată împotriva umidității și a impactului mecanic.

Unde sunt folosiți condensatorii CBB65

Condensatoarele CBB65 sunt construite special pentru cerințele motoarelor HVAC și compresoare frigorifice. Mediile lor principale de aplicare includ:

• Unități centrale de compresoare de aer condiționat (sisteme split, unități de pachet)
• Compresoare cu pompa de caldura
• Compresoare frigorifice comerciale
• Unități de condensare răcite cu aer
• Motoare ventilatoare condensatoare în unități HVAC exterioare

Într-un dulap de compresor HVAC în aer liber într-o zi fierbinte de vară, temperaturile interioare pot atinge 55°C până la 70°C ambiantă cu suprafața motorului compresorului adăugând în continuare căldură localizată. Condensatorul montat lângă acel motor trebuie să supraviețuiască în mod fiabil 85°C până la 105°C temperatura de funcționare continuă — o specificație pentru care este evaluat CBB65, dar majoritatea unităților standard CBB60 nu sunt.

Performanță termică și disipare a căldurii

Managementul termic este una dintre diferențele cele mai semnificative din punct de vedere tehnic între aceste două familii de condensatoare și explică direct alegerea materialelor.

Condensatoarele cu peliculă de polipropilenă generează căldură în interior datorită pierderilor dielectrice, în special în cazul unui curent alternativ continuu. Într-o aplicație de funcționare a motorului, condensatorul este alimentat în orice moment în timp ce motorul funcționează - nu este o componentă scurtă de pornire cu impuls, ci un element activ continuu în circuitul de funcționare. Orice căldură care nu este disipată eficient se acumulează în interiorul corpului condensatorului și accelerează degradarea dielectrică.

Aluminiul are o conductivitate termică de aproximativ 205 W/(m·K) , în timp ce materialele plastice tipice utilizate în carcasele CBB60 variază de la 0,1 la 0,5 W/(m·K). Aceasta înseamnă că cutia de metal a unui condensator CBB65 disipează căldura de aproximativ 400 până la 2000 de ori mai eficient prin pereții săi decât carcasa de plastic a unui CBB60. În termeni practici, temperatura centrală a CBB65 sub sarcină rămâne substanțial mai scăzută decât ar fi un CBB60 sub același stres electric, prelungind direct durata de viață și reducând riscul de defecțiune termică.

Acesta este motivul pentru care condensatoarele CBB65 pot fi evaluate pentru o temperatură maximă de funcționare de 105°C în versiuni de calitate înaltă — carcasa metalică menține temperatura filmului intern la un nivel de supraviețuire chiar și atunci când mediul extern este extrem. Un condensator CBB60 instalat într-un dulap de compresor exterior, evaluat doar la 85°C, poate supraviețui din punct de vedere tehnic la temperatura camerei, dar va suferi o reducere semnificativă a duratei de viață atunci când temperaturile ambientale îl împing spre tavan în mod continuu pe parcursul lunilor de vară.

Caracteristici de siguranță și moduri de eroare

Filosofia de proiectare de siguranță a condensatoarelor CBB60 și CBB65 diferă considerabil, reflectând din nou mediile de implementare ale acestora.

Film de auto-vindecare în ambele tipuri

Ambele condensatoare CBB60 și CBB65 folosesc folie de polipropilenă metalizată cu proprietăți de auto-vindecare. Când are loc o defecțiune dielectrică localizată - o puncție microscopică în film - electrodul subțire de metal din acel loc se evaporă instantaneu din cauza energiei de descărcare, curățând defecțiunea și restabilind izolația. Acest mecanism permite condensatorului să supraviețuiască mii de evenimente minore de defecțiune pe durata sa de viață fără defecțiuni catastrofale. Caracteristica de auto-vindecare este o putere comună a tuturor condensatoarelor cu film din seria CBB.

Aerisirea de reducere a presiunii în CBB65

Condensatoarele CBB65 sunt sigilate într-o cutie de aluminiu cu a aerisire de eliberare a presiunii încorporată , situat de obicei în partea de jos a cutiei sau integrat în sigiliul capacului. Dacă gazele interne se acumulează din cauza supratensiunii extinse sau a degradării termice, această ventilație se deschide controlat, eliberând presiunea și împiedicând ruperea violentă a recipientului. Rezultatul este un mod relativ sigur de „eșec deschis” mai degrabă decât unul exploziv.

Condensatorilor cu carcasă din plastic CBB60 le lipsește această ventilație. Sub suprasarcină severă, un CBB60 se poate umfla, își poate crăpa carcasa sau, în cel mai rău caz, se poate rupe cu o forță mai bruscă, în special dacă rășina de umplere este insuficientă sau îmbătrânită. Acesta este un mod de defecțiune cunoscut în cavitățile motorului pompei slab ventilate, unde înlocuirea condensatorului este întârziată dincolo de viața practică în siguranță.

Rezistor de descărcare

Mulți condensatori CBB65 - în special cei vânduți pe piețele HVAC din America de Nord - includ un intern rezistor de purjare (de obicei, 10 kΩ până la 20 kΩ) conectat la bornele pentru a descărca tensiunea reziduală după ce unitatea este deconectată. Aceasta este o caracteristică de siguranță critică pentru tehnicienii de service care pot manipula condensatorul la scurt timp după oprirea sistemului. Sarcina reziduală pe un condensator de 440 VAC de 40 µF poate fi letală dacă nu este descărcată. Condensatorii CBB60 pot include sau nu acest rezistor, în funcție de producător și de calitate.

Condensatori cu dublă funcționare: O caracteristică specifică CBB65

O categorie semnificativă de produse care există în familia CBB65, dar nu are un echivalent real în CBB60 este condensator dublu (uneori etichetat „condensator dublu” sau „condensator oval” pe piețele nord-americane).

Un condensator CBB65 cu dublă funcționare conține două elemente de condensator independente într-o singură cutie de aluminiu, împărțind un terminal comun. Cele trei terminale sunt de obicei etichetate HERM (compresor ermetic), FAN (motor ventilator al condensatorului) și COM (comun) . Acest lucru consolidează ceea ce altfel ar fi doi condensatori separati într-o singură unitate, economisind spațiu și costuri în echipamentele HVAC.

Configurațiile obișnuite ale condensatorului cu dublă funcționare includ valori precum:

• 35 µF 5 µF / 440 VAC (sistem split rezidential de dimensiuni medii)
• 45 µF 5 µF / 440 VAC (rezidențial mai mare sau comercial ușor)
• 55 µF 7,5 µF / 440 VAC (compresor de capacitate mai mare)
• 80 µF 10 µF / 370 VAC (pornire grea a compresorului comercial)

Această configurație dublă este practică doar din punct de vedere fizic într-un format de cutie de metal, deoarece două elemente separate de film bobinat necesită spațiu suficient și management termic. O carcasă în stil CBB60 cu carcasă din plastic nu ar suporta în mod fiabil această configurație în condiții de compresor la temperatură ridicată, ceea ce este încă un motiv pentru care platforma CBB65 rămâne dominantă în HVAC.

Standarde de certificare și conformitate

Ambele condensatoare CBB60 și CBB65 sunt guvernate de standardul național chinez GB/T 3667 , care acoperă condensatorii motorului de curent alternativ. Cu toate acestea, categoriile de produse în care se încadrează în acest standard reflectă cerințele lor diferite. Dincolo de standardele chineze, condensatoarele vândute pe piețele globale au certificări suplimentare.

• Condensatoare CBB60 de obicei poartă marcajul CE pentru piețele europene și certificarea UL/CUL pentru America de Nord atunci când este utilizat în înlocuirea pompelor și a motoarelor ventilatorului.
• Condensatoare CBB65 pentru piața HVAC din America de Nord sunt supuse UL 810 (Standard pentru condensatori) și trebuie să respecte cerințele UL pentru utilizare în echipamente HVAC listate. Multe au, de asemenea, marcaje de conformitate CSA și RoHS.

Atunci când înlocuiți condensatori în echipamentele care au fost certificate inițial cu un anumit tip de condensator, înlocuirea unei componente necertificate sau de altă categorie poate anula din punct de vedere tehnic certificarea echipamentului și poate crea probleme de răspundere, în special în instalațiile comerciale supuse inspecției regulate.

Cum să citiți marcajele de pe fiecare condensator

Ambele condensatoare CBB60 și CBB65 își imprimă specificațiile cheie direct pe carcasă. Înțelegerea acestor marcaje permite o selecție precisă a înlocuirii fără presupuneri.

O etichetă tipică a condensatorului CBB60 poate citi:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

O etichetă tipică a condensatorului CBB65 poate citi:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (clasa rezistență de descărcare)

Sufixul „A” din CBB65A indică de obicei prezența unei rezistențe interne de descărcare. Valoarea capacității duble (de exemplu, 45 5 µF) o identifică imediat ca o unitate dublă. Tensiunea nominală de 440 VAC și temperatura nominală de 105°C confirmă că este clasificată pentru service compresor.

Când înlocuiți oricare dintre condensatori, potriviți toți cei trei parametri cheie — valoarea capacității, tensiunea nominală și temperatura nominală — este esențială. Înlocuirea cu o tensiune mai mică sau o temperatură mai mică nu este niciodată acceptabilă. O tensiune mai mare sau o temperatură mai mare este sigură din punct de vedere electric ca înlocuitor, deși dimensiunile fizice trebuie, de asemenea, verificate.

Așteptări de viață și modele de degradare

Durata de viață a condensatorului depinde în mare măsură de temperatura de funcționare, tensiunea de tensiune și ciclul de funcționare. Atât CBB60, cât și CBB65 sunt tipuri de pelicule metalizate, care în general supraviețuiesc condensatorilor electrolitici în funcționarea motorului AC, dar durata de viață estimată a acestora diferă din cauza condițiilor de aplicare.

Durata de viață a CBB60

În funcționarea tipică a motorului pompei sau a motorului ventilatorului la temperaturi ambientale moderate (sub 40°C), un condensator CBB60 de calitate poate obține 30.000 până la 50.000 de ore de funcționare înainte de a avea loc o deviere semnificativă a capacității. În echipamentele de utilizare sezonieră (cum ar fi o pompă de piscină care funcționează 8 ore pe zi în timpul unui sezon de 6 luni), acest lucru se traduce în aproximativ 10 până la 17 ani de funcționare. Cu toate acestea, în carcasele slab ventilate sau în apropierea surselor de căldură, acest lucru poate scădea brusc – unele unități se defectează în decurs de 3 până la 5 ani în carcasele pompelor cu temperatură ridicată.

Durata de viață a CBB65

Pentru service compresor HVAC, un condensator CBB65 în construcție de bună calitate este de obicei evaluat pentru 60.000 de ore sau mai mult la temperatura nominală. Cu toate acestea, condițiile de serviciu HVAC din lumea reală sunt grele pentru condensatori. Creșterile de tensiune cauzate de evenimentele din rețeaua publică, pornirile repetate ale compresorului și funcționarea susținută la temperaturi ambientale peste 40°C pot reduce durata de viață efectivă la 8 până la 15 ani în aplicații rezidențiale. Acesta este motivul pentru care tehnicienii de service HVAC din climatele calde recomandă adesea înlocuirea proactivă a condensatorului la fiecare 7 până la 10 ani, chiar înainte de apariția unei defecțiuni vizibile.

Deviația capacității este cel mai comun mod de degradare în ambele tipuri. Un condensator care a pierdut mai mult de 10% din capacitatea sa nominală poate face ca motorul să consume un curent mai mare, să funcționeze mai fierbinte și să sufere o eficiență redusă – chiar dacă nu a defectat definitiv. Măsurarea capacității cu un contor de capacitate în timpul întreținerii de rutină poate detecta acest lucru înainte de a provoca o defecțiune a compresorului.

Interschimbabilitate: poți înlocui unul cu celălalt?

Aceasta este una dintre cele mai practice întrebări care se ridică în scenariile de service și înlocuire.

Pe scurt: CBB65 poate înlocui CBB60 în majoritatea aplicațiilor, dar CBB60 nu ar trebui să înlocuiască CBB65 în aplicațiile cu compresoare.

Dacă aveți nevoie de un înlocuitor pentru condensatorul CBB60 al unui motor de pompă și o unitate CBB65 cu o capacitate corespunzătoare și o tensiune nominală mai mare este disponibilă, acesta va funcționa electric și poate depăși de fapt cel original în longevitate datorită caracteristicilor sale termice mai bune. Ar trebui să abordați diferența de tip de terminal (bornă șurub vs. cablu) cu conectori corespunzători.

A merge în cealaltă direcție - instalarea unui condensator CBB60 într-o aplicație de compresor HVAC - este nerecomandabilă din mai multe motive:

• Temperatura nominală a CBB60 (adesea 85°C) poate fi insuficientă pentru condițiile ambientale susținute ale compresorului.
• Tensiunea nominală (250 VAC comun la CBB60) este incompatibilă cu serviciul compresorului de 370–440 VAC.
• Cablurile de sârmă nu sunt potrivite pentru mediul de vibrații al unei unități de compresor fără detensionare suplimentară.
• Fără aerisire de reducere a presiunii înseamnă un mod de defectare mai periculos sub stres termic.
• Absența unei configurații cu dublă rulare înseamnă că ar fi necesare două unități separate unde de obicei servește o unitate CBB65 dual-run.

Considerații privind prețul și disponibilitatea

Din perspectiva aprovizionării comerciale, condensatoarele CBB60 și CBB65 ocupă diferite niveluri de piață.

Condensatorii CBB60 sunt componente de marfă de mare volum. Un standard 20 µF / 450 VAC CBB60 de la un producător de nivel mediu costă aproximativ 0,80 USD până la 2,50 USD pe unitate în comenzi de volum. Acestea sunt disponibile pe scară largă de la distribuitorii de electronice, furnizorii de piese de electrocasnice și piețele online la nivel global.

Condensatorii CBB65, în special tipurile cu dublă funcționare pentru utilizarea HVAC, au prețuri mai mari, reflectând construcția lor mai complexă și materialele de calitate superioară. A 45 5 µF / 440 VAC CBB65 dublă costă de obicei 4 până la 15 USD pe unitate la vânzarea cu amănuntul, cu unități de marcă de la principalii furnizori OEM HVAC ajungând uneori la 20 la 30 USD. Condensatorii CBB65 contrafăcuți și substandard sunt o problemă documentată pe piața pieselor de schimb HVAC - unitățile cu cutii de aluminiu, dar construcția internă inadecvată au cauzat defecțiuni ale compresorului prin depășirea rapidă a toleranței sau defectarea prematură la căldură. Se recomandă achiziționarea de la distribuitori de renume și verificarea mărcilor de listare UL.
