Pentru ce este folosit un condensator CBB60?

A Condensator CBB60 este un condensator de rulare a motorului AC de tip film folosit în principal pentru pornirea și funcționarea motoarelor cu inducție monofazate în pompe de apă, pompe submersibile, mașini de spălat, compresoare de aer și aparate similare cu motor. Oferă schimbarea de fază necesară pentru a genera un câmp magnetic rotativ în interiorul motorului, permițându-i acestuia să pornească sub sarcină și să mențină o funcționare lină și eficientă în timpul utilizării continue. Spre deosebire de condensatorii electrolitici de pornire, CBB60 este evaluat pentru conectare permanentă în circuit și rămâne alimentat pe tot parcursul ciclului de funcționare al motorului.

Denumirea „CBB” îl identifică ca un condensator cu peliculă de polipropilenă metalizată - o clasificare standard chineză. „60” se referă la subcategoria specifică care acoperă condensatoarele de funcționare a motorului proiectate pentru aplicații AC. Aceste componente sunt produse pe scară largă conform standardelor IEC 60252 și GB/T 3667, iar fiabilitatea lor determină în mod direct dacă o pompă sau un motor pornește la prima încercare sau eșuează prematur.

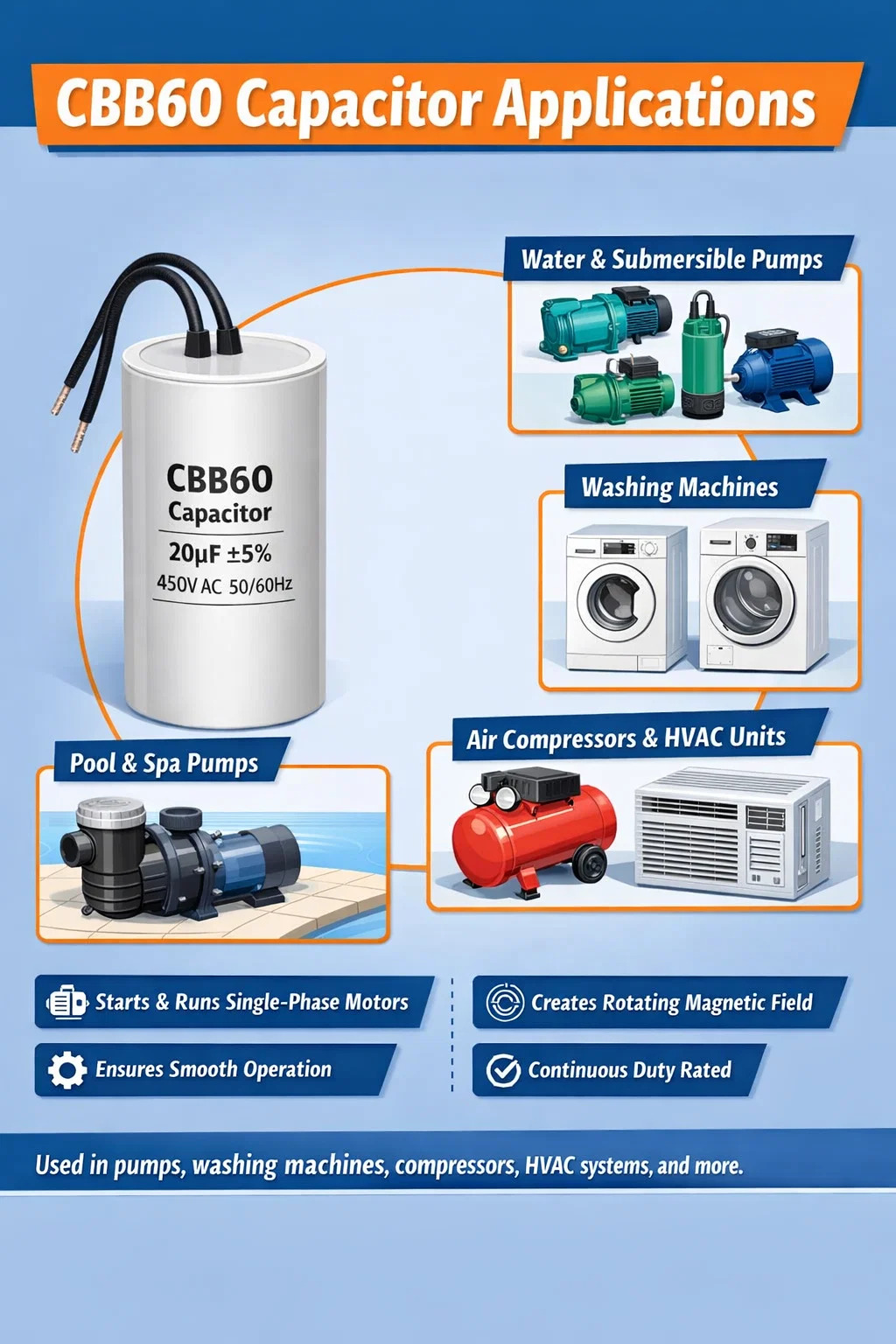

Aplicații de bază ale condensatoarelor CBB60

Condensatorul CBB60 apare într-o gamă surprinzător de largă de echipamente. În timp ce aplicațiile cu pompe domină piața, capacitatea componentei de a gestiona tensiunea continuă AC la frecvența nominală o face potrivită oriunde un motor monofazat are nevoie de ajutor pentru a crea o a doua fază.

Pompe de apă și pompe submersibile

Acesta este cazul de utilizare dominant la nivel global. Pompe de apa rezidentiale variind de la 0,37 kW până la 2,2 kW aproape universal se bazează pe un condensator de funcționare CBB60. Pompele de grădină, jeturile de puțuri puțin adânci, submersibilele cu puțuri adânci și pompele de întărire a presiunii au nevoie de un condensator pentru a împărți alimentarea monofazată în două faze eficiente. Valorile capacității pentru aplicațiile cu pompe se situează de obicei între 6 µF și 100 µF , cu tensiuni de lucru de 250 VAC sau 450 VAC în funcție de tensiunea de alimentare și proiectarea motorului.

Un CBB60 defect într-un circuit de pompă face ca motorul să zumzeze la pornire, dar nu se rotește - atrage curent cu rotorul blocat (adesea de 6-8 ori curentul nominal de funcționare) fără să se rotească, ceea ce se poate supraîncălzi și arde înfășurarea în câteva secunde dacă protecția termică nu se declanșează la timp.

Mașini de spălat

Mașinile de spălat cu tambur și cu încărcare superioară folosesc condensatori CBB60 pe motorul principal de spălare și adesea și pe motorul pompei de scurgere. Valorile capacității aici sunt de obicei 8 µF până la 20 µF la 450 VAC . O mașină de spălat care pornește, dar nu reușește să se agită sau să se învârte în mod corespunzător - în ciuda faptului că motorul scoate un bâzâit - este un simptom clasic al unui condensator CBB60 degradat a cărui capacitate a scăzut sub pragul minim al motorului.

Compresoare de aer și echipamente HVAC

Compresoarele de aer monofazate utilizate în ateliere și spații de service auto necesită adesea unități CBB60 de mare capacitate - valori de 50 µF până la 100 µF sunt comune pe motoarele compresoarelor de la 1,5 kW până la 3 kW. Unele motoare de ventilatoare HVAC și compresoare mici din unitățile de aer condiționat cu ferestre folosesc și condensatoare de funcționare în stil CBB60, deși pe piețele din America de Nord formatul oval al cutiei de aluminiu este mai răspândit, în timp ce forma cilindrică CBB60 domină Asia și mare parte din Europa.

Alte aparate electrocasnice cu motor

Pompele de circulație pentru piscine și spa, pompele pentru sisteme de irigare, motoarele de procesare a cerealelor, strunguri mici și chiar unele compresoare frigorifice din răcitoarele comerciale folosesc condensatoare CBB60. Orice aplicație care rulează un condensator divizat permanent (PSC) sau un motor cu inducție monofazat de pornire a condensatorului (CSCR) poate utiliza un CBB60 în poziția de funcționare.

Cum funcționează un condensator CBB60 într-un circuit de motor

Alimentarea CA monofazată nu poate crea un câmp magnetic rotativ într-un stator al motorului - produce doar un câmp pulsatoriu care face rotorul să vibreze, dar nu să se rotească. Pentru a rezolva acest lucru, proiectanții de motoare folosesc un condensator de funcționare conectat în serie cu o a doua înfășurare (auxiliară). Condensatorul schimbă faza curentă din acea înfășurare cu aproximativ 90 de grade electrice față de curentul din înfășurarea principală. Această alimentare artificială în două faze creează câmpul magnetic rotativ care produce cuplu și permite motorului să pornească automat și să funcționeze continuu.

CBB60 rămâne permanent în circuit - spre deosebire de condensatorii electrolitici de pornire, care sunt deconectați printr-un comutator centrifugal sau un releu odată ce motorul atinge aproximativ 75-80% din viteza sincronă. Aceasta înseamnă că CBB60 trebuie să se ocupe de stresul continuu de tensiune de curent alternativ, fără o deviere semnificativă a capacității. Construcția foliei de polipropilenă metalizată îi oferă această capacitate: polipropilena are un factor de disipare extrem de scăzut (tan δ ≤ 0,001 la 1 kHz) , ceea ce înseamnă că practic nu se irosește energie ca căldură în interiorul condensatorului în timpul funcționării.

O proprietate importantă de auto-vindecare distinge condensatoarele cu film metalizat de tipurile de folie. Dacă un defect microscopic al filmului dielectric provoacă o defecțiune localizată, electrodul metalic se vaporizează în jurul punctului de defect, izolându-l mai degrabă decât creând un scurtcircuit. Acest mecanism permite condensatorilor CBB60 să supraviețuiască unor vârfuri de tensiune ocazionale care ar distruge un design care nu se auto-vindecă.

Specificațiile cheie și evaluările explicate

Citirea corectă a etichetei condensatorului CBB60 este esențială pentru a alege înlocuitorul potrivit. Următorul tabel explică parametrii comuni și intervalele tipice ale acestora.

Tensiune nominală: 250 VAC vs 450 VAC

Tensiunea AC este parametrul cel mai des înțeles greșit. Un CBB60 de 250 VAC este potrivit pentru motoarele alimentate de la rețeaua de 220–240 VAC, dar evaluarea trebuie să țină cont de faptul că tensiunea condensatorului într-un motor PSC în funcțiune poate fi mai mare decât tensiunea de alimentare. În unele modele de motoare cu alunecare mare, tensiunea la borna condensatorului atinge 1,1 până la 1,5 ori tensiunea de alimentare . Acesta este motivul pentru care condensatoarele pompelor de pe piețele de 230 VAC sunt frecvent specificate la 450 VAC - oferind o marjă de siguranță substanțială și prelungind dramatic durata de viață. Utilizarea unui condensator de 250 VAC unde este specificat 450 VAC scurtează drastic durata de viață prin îmbătrânirea dielectrică accelerată.

Valoarea capacității și potrivirea motorului

Înlocuiți întotdeauna cu aceeași valoare a capacității specificată pe plăcuța de identificare a motorului sau în manualul de service. O subvaloare reduce cuplul de pornire și poate împiedica pornirea motorului sub sarcină. O supravaloare deplasează prea mult faza curentului, dezechilibrând curenții înfășurării, crescând căldura și potențial provocând supraîncălzirea înfășurării auxiliare. Abateri dincolo ±10% din valoarea nominală sunt considerate în general în afara limitelor acceptabile pentru înlocuirea condensatorului de funcționare.

Construcția fizică a unui condensator CBB60

CBB60 are o formă cilindrică distinctivă cu o carcasă din plastic albă sau gri, de obicei realizată din carcasă din polipropilenă ignifugă. Înfășurarea internă constă din două straturi de film de polipropilenă metalizate înfășurate strâns împreună. Capetele de capăt metalice sunt pulverizate (procesul Schoopage) pe capetele elementului înfăşurat pentru a intra în contact cu straturile de film metalizat, iar cablurile sau bornele de sârmă sunt ataşate la aceste capace de capăt.

Elementul înfăşurat este încapsulat în răşină epoxidică înainte de a fi introdus în carcasa din plastic. Această umplutură cu rășină are mai multe scopuri: previne pătrunderea umezelii, atenuează vibrațiile, îmbunătățește transferul de căldură de la element la carcasă și menține înfășurarea stabilă mecanic în timpul vibrațiilor motorului.

Configurațiile terminalelor variază în funcție de piață și aplicație:

• Două fire (cel mai frecvent pentru aplicații cu pompă, lipire directă sau conexiune cu pipă)
• Patru cabluri (două pe terminal, pentru cablarea mai ușoară în lanț în panouri cu mai multe motoare)
• Terminale cu șuruburi de pe capacul superior (utilizate la unele mărci italiene de pompe și OEM-uri de compresoare)
• Urechi Faston / Spade (clape de 6,3 mm, comune în aplicațiile mașinilor de spălat rufe)

Dimensiunile fizice nu sunt standardizate între producători. A 20 µF / 450 VAC CBB60 poate avea un diametru al corpului de 35 mm și o înălțime de 60 mm de la un producător și 40 mm × 70 mm de la altul. Când comandați piese de schimb, verificați întotdeauna dacă dimensiunile fizice se potrivesc cu suportul sau clema de montare existentă a motorului.

CBB60 vs alte tipuri de condensatoare de motor

Înțelegerea unde se potrivește CBB60 în comparație cu alte tipuri comune de condensatoare de motor ajută la selectarea componentei potrivite și la diagnosticarea cu precizie a problemelor cu motor.

CBB61 arată fizic similar cu CBB60 - ambele folosesc carcase cilindrice din plastic - dar CBB61 este proiectat pentru motoare de ventilatoare și unități interioare de aer condiționat care au cerințe mai mici de cuplu de pornire. Înlocuirea unui CBB61 într-o aplicație de pompă grea poate cauza defecțiuni premature, deoarece carcasa și bornele CBB61 nu sunt evaluate pentru valorile mai mari de capacitate și sarcinile de curent continuu tipice în serviciul pompei. The Carcasa cilindrica CBB60 este structural mai robusta și, în mod obișnuit, este clasificat IP44 sau IP54, ceea ce îl face potrivit pentru încăperile pompelor umede și incinte exterioare.

Cum să știți dacă un condensator CBB60 a eșuat

Defecțiunea condensatorului este una dintre cele mai comune cauze ale defecțiunii motorului, iar condensatoarele CBB60 se degradează în moduri previzibile. Recunoașterea modurilor de defecțiune accelerează diagnosticarea și previne înlocuirea inutilă a motorului.

Diagnostic bazat pe simptome

• Motorul bâzâie, dar nu pornește: Înfășurarea principală se activează, dar fără un curent defazat suficient în înfășurarea auxiliară, rotorul nu poate produce suficient cuplu pentru a depăși frecarea statică. Acesta este cel mai frecvent simptom al defecțiunii complete a condensatorului (circuit deschis).
• Motorul pornește lent sau pornește numai dacă i se face o rotire manuală: Capacitatea a scăzut semnificativ (de obicei cu mai mult de 20% sub valoarea nominală), dar nu a eșuat complet. Motorul poate funcționa odată pornit, dar nu poate porni automat în mod fiabil.
• Motorul merge dar se supraincalzeste: Un condensator parțial scurtcircuitat oferă o schimbare incorectă de fază, crescând curentul în înfășurarea auxiliară și provocând încălzire anormală. Motorul poate declanșa în mod repetat protectorul termic.
• Debit redus al pompei fără un motiv aparent: Un condensator deteriorat reduce eficiența motorului. Pompa încă mișcă apa, dar la o presiune sau un debit mai scăzut, în timp ce consumul de energie rămâne același sau crește.
• Carcasă bombată sau crăpată: Presiunea internă a gazului din cauza defecțiunii dielectrice determină deformarea carcasei de plastic. Acesta este un indicator extern vizibil al eșecului catastrofal.

Testarea cu un contor de capacitate

Descărcați mai întâi condensatorul prin scurtcircuitarea bornelor sale printr-un rezistor de 10 kΩ timp de cel puțin 5 secunde - nu le scurtcircuitați niciodată direct, deoarece scurta supratensiune de curent poate deteriora metalizarea internă. Apoi măsurați capacitatea cu un multimetru digital setat pe modul de capacitate sau un contor LCR dedicat. O lectură în interior ±5% din valoarea etichetată indică că condensatorul este sănătos. Citirile sub 80% din capacitatea nominală sau o citire în circuit deschis (indicată ca OL sau suprasarcină la majoritatea contoarelor) confirmă că condensatorul trebuie înlocuit.

Testarea rezistenței izolației cu un megohmmetru la 500 VDC este utilizată în medii de service profesionale pentru a detecta degradarea dielectrică în stadiu incipient înainte ca deviația capacității să devină severă. Un CBB60 sănătos ar trebui să prezinte rezistență la izolație mult mai sus 1000 MΩ ; citirile sub 100 MΩ indică dielectricul a absorbit umiditatea sau începe să se defecteze.

Cauzele defecțiunii condensatorului CBB60 și cum să le preveniți

Majoritatea defecțiunilor CBB60 nu sunt aleatorii – ele rezultă din condiții specifice de funcționare sau de instalare care pot fi identificate și corectate pentru a prelungi durata de viață. Un condensator bine specificat și instalat corespunzător poate dura 10 până la 20 de ani în serviciu continuu al pompei. Unitățile de proastă calitate sau cele expuse la condiții nefavorabile pot eșua în 2-3 ani.

Supratensiune și supratensiune

Principala cauză a eșecului prematur. Variațiile tensiunii rețelei, supratensiunile de comutare și creșterea tensiunii capacitive în înfășurarea auxiliară a motorului, toate solicită dielectricul. Fiecare volt peste tensiunea nominală de lucru accelerează îmbătrânirea exponențial - o regulă generală în ingineria condensatoarelor de film este aceea că la fiecare creștere a temperaturii cu 10°C sau la fiecare supratensiune de 10% se înjumătățește aproximativ durata de viață . Specificarea condensatorilor de 450 VAC pentru aplicații cu pompe de 230 VAC, mai degrabă decât 250 VAC, oferă o protecție semnificativă împotriva evenimentelor de supratensiune.

Temperatura de funcționare excesivă

Temperatura internă a condensatorului combină temperatura ambiantă cu autoîncălzirea din propriile pierderi dielectrice și căldura condusă de la motor. Condensatorii montați direct pe cadrul motorului în carcase slab ventilate pot suferi temperaturi de joncțiune 20–30°C peste mediul ambiant . Menținerea condensatorului departe de sursele de căldură, utilizarea unui suport de montare separat cu flux de aer sau alegerea unei clase de temperatură mai înaltă (85°C sau 105°C nominal) toate reduc acest risc.

Pătrunderea umidității și a apei

Camerele pompelor și instalațiile exterioare expun condensatorii la umiditate ridicată. Folia din polipropilenă are o absorbție naturală scăzută a umidității, dar etanșarea slabă a carcasei sau a zonelor glandelor terminale permite umidității să urmeze de-a lungul cablurilor și în corp în timp. Verificați întotdeauna că ratingul IP al carcasei condensatorului se potrivește cu mediul de instalare. IP44 este cel minim pentru locații umede sau umede; IP54 sau IP55 este de preferat pentru utilizare directă în exterior sau instalații predispuse la stropire.

Frecvența de pornire a motorului

Fiecare pornire a motorului produce o scurtă creștere a curentului de pornire prin condensator. Aplicațiile cu control comutator de presiune care pornesc și opresc pompa frecvent - potențial de zeci de ori pe oră - solicită condensatorul mai mult decât cele în care motorul funcționează continuu. Dacă frecvența de pornire depășește ciclul de lucru nominal al producătorului motorului, luați în considerare un condensator cu o valoare nominală de curent de supratensiune mai mare sau reduceți frecvența de pornire prin dimensionarea rezervorului de presiune.

Selectarea condensatorului CBB60 de înlocuire potrivit

Procesul de înlocuire este simplu dacă informațiile corecte sunt adunate mai întâi. Urmați această secvență pentru a evita erorile de comandă.

1. Citiți eticheta condensatorului defect: Înregistrați capacitatea (µF), tensiunea nominală (VAC) și frecvența (Hz). Dacă eticheta este ilizibilă, verificați plăcuța de identificare a motorului sau manualul de service pentru valoarea specificată a condensatorului de funcționare.
2. Potriviți sau depășiți tensiunea nominală: Nu înlocuiți niciodată o tensiune nominală mai mică. Trecerea la o tensiune nominală mai mare (de exemplu, 450 VAC înlocuind un 250 VAC cu aceeași capacitate) este sigură și benefică.
3. Potriviți capacitatea exact în ±5%: Un motor specificat pentru un condensator de funcționare de 20 µF ar trebui să fie înlocuit între 19 µF și 21 µF. Evitați abaterile de peste 10%.
4. Verificați dimensiunile fizice: Verificați dacă înlocuitorul se potrivește cu suportul de montare. Măsurați diametrul corpului și distanța dintre terminale dacă comandați online.
5. Verificați tipul terminalului: Cablurile cablurilor, clemele Faston sau bornele cu șurub trebuie să se potrivească cu configurația existentă a cablajului motorului.
6. Alegeți calitatea față de cel mai mic preț: Condensatorii de la producători care publică rapoarte de testare ale terților și care respectă standardele IEC 60252-1 sau GB/T 3667 oferă o durată de viață mai consistentă decât unitățile fără marcă fără documentație de calitate trasabilă.

Când valoarea inițială este necunoscută și plăcuța de identificare a motorului a fost pierdută, se poate face o estimare aproximativă din puterea nominală a motorului. Ca regulă generală, motoarele cu inducție monofazate necesită aproximativ 7–8 µF pe kilowatt de ieșire nominală pentru un condensator de funcționare, deși acest lucru variază semnificativ în funcție de designul motorului și numărul de poli. Această cifră este doar o estimare inițială - valorile adecvate trebuie întotdeauna confirmate cu datele producătorului.

Măsuri de siguranță la manipularea condensatoarelor CBB60

Condensatoarele cu film utilizate în aplicațiile motoare stochează energie semnificativă. Un condensator de 50 µF încărcat la 450 VAC de vârf (aproximativ 636 V de vârf) stochează peste 10 jouli de energie — suficientă pentru a provoca o arsură gravă sau stop cardiac dacă este descărcată prin corpul uman. Practicile standard de siguranță includ:

• Deconectați și blocați alimentarea motorului înainte de a atinge condensatorul.
• Așteptați cel puțin 60 de secunde după deconectarea alimentării înainte de a vă apropia de terminale - circuitul auxiliar al motorului poate menține încărcarea după întreruperea alimentării.
• Descărcarea printr-un rezistor (10 kΩ, 5 W sau mai mare) ținut de sonde izolate, niciodată prin scurtcircuit direct.
• Nu încercați să reparați sau să deschideți un condensator defect - conținutul (film de polipropilenă și epoxid) nu prezintă pericol chimic, dar carcasa poate fi sub presiune internă dacă defecțiunea a fost catastrofală.
• Aruncați condensatorii defectați conform reglementărilor locale WEEE (Deșeuri de echipamente electrice și electronice) - nu depozitați în jurisdicții în care este necesară separarea deșeurilor electronice.

Întrebări frecvente despre condensatoarele CBB60

Pot folosi o capacitate CBB60 mai mare decât cea specificată pentru a obține un cuplu de pornire mai mare?

Nu. Un condensator de funcționare prea mare provoacă un curent excesiv în înfășurarea auxiliară în timpul funcționării normale, ceea ce duce la supraîncălzire și la scurtarea duratei de viață a motorului. Dacă este nevoie de mai mult cuplu de pornire, soluția este să adăugați un condensator de pornire dedicat (de tip electrolitic) în paralel cu condensatorul de pornire, deconectat de un releu sau un comutator centrifugal. Nu supradimensionați condensatorul de funcționare ca o soluție.

Este un condensator CBB60 polarizat?

Nu. CBB60 este un condensator AC nepolarizat. Terminalele sale sunt interschimbabile - nu există cabluri pozitive sau negative. Aceasta este o diferență fundamentală față de condensatoarele electrolitice, care sunt componente polarizate DC și ar fi distruse imediat dacă sunt conectate la AC.

Pot folosi un CBB60 pentru a înlocui un CBB65?

Nu de încredere. CBB65 este proiectat special pentru aplicații de aer condiționat și compresoare frigorifice cu o carcasă rotundă din aluminiu pentru temperaturi ambientale mai ridicate și diferite cerințe mecanice de montare. În timp ce ambele folosesc folie de polipropilenă metalizată, ambalajul, performanța termică și rezistența la vibrații diferă. Utilizarea unui CBB60 ca înlocuitor CBB65 într-un compresor HVAC nu este, în general, recomandată de producătorii de motoare.

Cât ar trebui să dureze un condensator CBB60?

Un condensator CBB60 de calitate într-o aplicație specificată corect durează de obicei 10.000 până la 15.000 de ore de funcționare , ceea ce se traduce prin 10-20 de ani în utilizarea pompelor rezidențiale la câteva ore pe zi. Unitățile mai ieftine cu dielectrici cu peliculă mai subțire sau metalizare de calitate inferioară pot eșua în 3-5 ani. Măsurarea anuală a capacității în timpul întreținerii de rutină ajută la identificarea deteriorării înainte ca aceasta să provoace o defecțiune fără pornire.

Ce înseamnă marcajul „µF” pe un condensator CBB60?

µF înseamnă microfarad, unitatea de capacitate electrică. Un microfarad este egal cu o milioneme dintr-un farad. Valoarea capacității imprimată pe condensator (de exemplu, 20 µF) trebuie să se potrivească cu specificațiile motorului. Numărul determină în mod direct câtă schimbare de fază produce condensatorul în înfășurarea auxiliară și nu este interschimbabil cu valori semnificativ diferite fără a afecta performanța motorului.

Poate fi folosit un singur condensator CBB60 pentru a porni și a porni un motor?

Da, exact așa funcționează un motor cu condensator permanent (PSC). Singurul condensator de funcționare CBB60 asigură atât defazarea de pornire, cât și corectarea fazei de funcționare. Acest design este simplu și fiabil, schimbând un cuplu de pornire ușor mai mic (comparativ cu un design de pornire/funcționare cu doi condensatori) pentru eliminarea comutatorului sau releului de pornire. Motoarele PSC cu un singur condensator de funcționare CBB60 sunt standard în aplicațiile cu pompe, ventilatoare și mașini de spălat la nivel global.
