Polaritatea condensatorului CBB60: este pozitivă sau negativă?

Condensator CBB60 Polaritate: Răspunsul direct

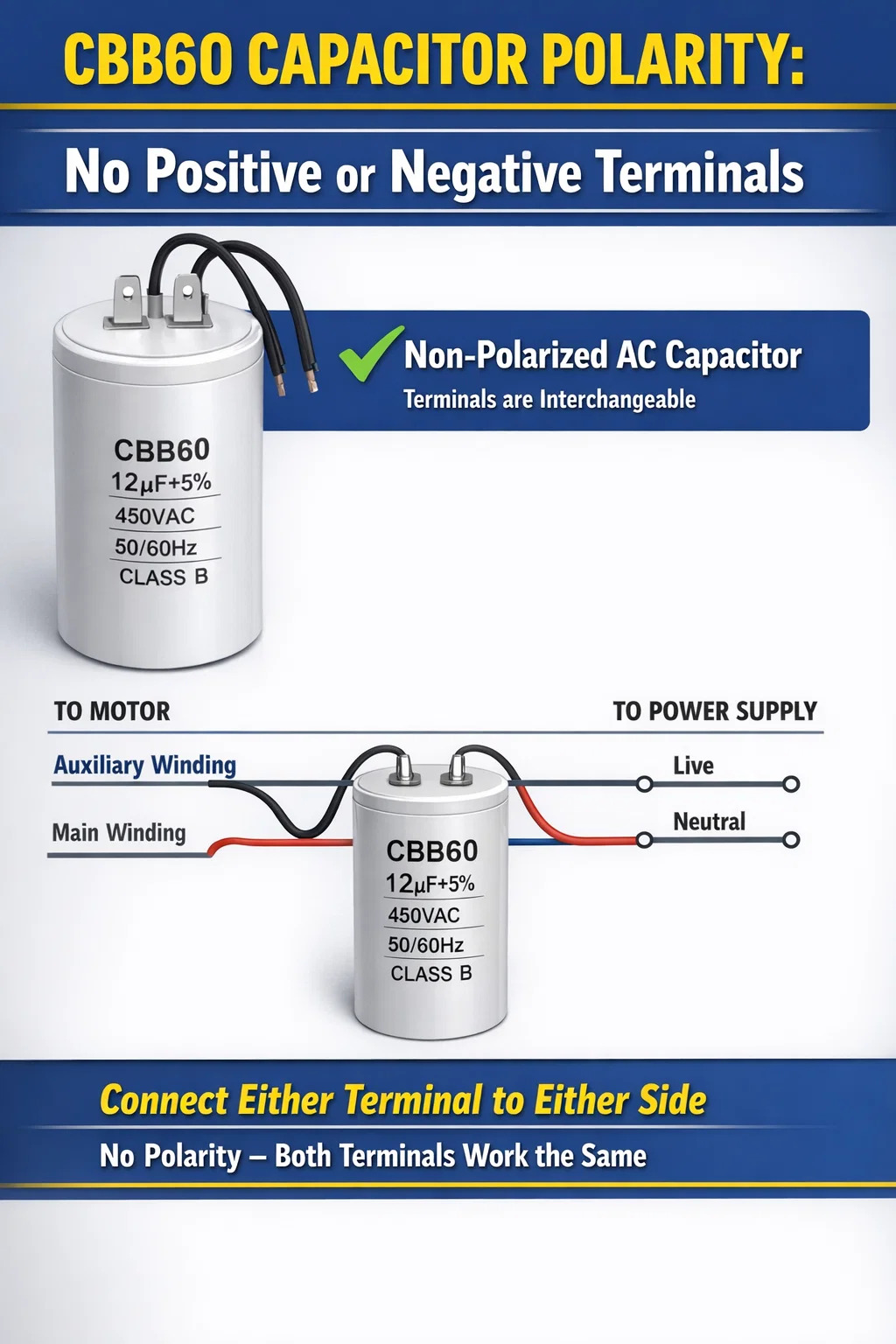

Condensatorul CBB60 este nici pozitiv, nici negativ . Este un condensator de curent alternativ nepolarizat, ceea ce înseamnă că nu are un terminal pozitiv sau negativ desemnat. Puteți conecta oricare dintre terminalele la fiecare parte a circuitului fără niciun risc de deteriorare sau defecțiune. Aceasta este una dintre cele mai fundamentale caracteristici care îl deosebește de condensatorii electrolitici, care sunt strict polarizați și se vor defecta – sau chiar vor exploda – dacă sunt conectați incorect.

Mulți oameni care caută informații despre polaritate despre condensatorii CBB60 provin dintr-un mediu de lucru cu circuite DC, unde condensatorii electrolitici sunt obișnuiți. În acele contexte, polaritatea contează enorm. Dar CBB60 este proiectat special pentru medii cu curent alternativ (AC), în care direcția curentului se inversează continuu - de obicei de 50 sau 60 de ori pe secundă, în funcție de frecvența rețelei locale. Într-un astfel de mediu, un condensator polarizat ar fi distrus aproape imediat. CBB60 se descurcă fără probleme deoarece structura sa internă este simetrică și nepolarizată.

Deci, dacă vedeți două terminale pe un condensator CBB60 și vă întrebați care este, nu vă mai faceți griji. Sunt interschimbabile. Conectați-le la circuitul dvs. și condensatorul își va face treaba.

Ce este un condensator CBB60 și pentru ce este utilizat

CBB60 este un condensator cu film de polipropilenă metalizat conceput pentru pornirea și funcționarea motorului de curent alternativ. Numele „CBB” este o desemnare standard chinezească, unde „CB” se referă la tipul de condensator și „B60” se referă la seria specifică din acea clasificare. Acești condensatori sunt uneori numiți și „condensatori de funcționare a motorului” sau „condensatori de film AC” și sunt utilizați pe scară largă pe tot globul în motoarele cu inducție monofazate.

Veți găsi condensatoare CBB60 într-o gamă largă de echipamente de zi cu zi, inclusiv:

• Pompe de apă și pompe submersibile utilizate în case, agricultură și construcții
• Compresoare de aer si unitati de aer conditionat
• Mașini de spălat (în special modele mai vechi cu tambur)
• Ventilatoare electrice și echipamente de ventilație
• Scule electrice care folosesc motoare cu inducție AC monofazate
• Pompe pentru piscină și echipamente spa
• Motoare agricole de irigare

Gama de capacitate tipică pentru condensatoarele CBB60 merge de la 1 µF până la 100 µF , cu tensiuni nominale de obicei la 250VAC sau 450VAC. Unele modele cu sarcini mai mari sunt evaluate la 500 VAC. Valorile cele mai frecvent întâlnite în aplicațiile pompelor de apă sunt între 8 µF și 30 µF. Pentru motoarele mașinii de spălat, 6 µF până la 16 µF sunt frecvente. Corpul condensatorului este de obicei cilindric, cu două sau patru fire care se extind de la un capăt, închis într-o carcasă de plastic care asigură izolație și protecție a mediului.

Construcția internă folosește o peliculă subțire de polipropilenă ca material dielectric, cu metalizare de aluminiu depusă direct pe film. Acest design conferă condensatorului proprietatea sa de auto-vindecare - dacă o mică parte a dielectricului este perforată de un vârf de tensiune, metalizarea locală se evaporă și repară eficient defecțiunea, prelungind semnificativ durata de viață a condensatorului în comparație cu modelele mai vechi de hârtie sau folie.

De ce condensatorii CBB60 nu au terminal pozitiv sau negativ

Pentru a înțelege de ce polaritatea este irelevantă pentru un condensator CBB60, ajută la înțelegerea fizicii de bază a condensatoarelor și a modului în care curentul alternativ se comportă diferit de curentul continuu.

Cum curentul AC schimbă totul

Într-un circuit de curent continuu, curentul curge într-o singură direcție. Un condensator polarizat ca un electrolitic are un strat de oxid pe o placă care funcționează doar ca dielectric atunci când borna corectă este conectată la tensiunea pozitivă. Dacă inversați polaritatea, stratul de oxid se descompune, se acumulează gaz în interiorul condensatorului și urmează o defecțiune catastrofală - uneori violent.

Curentul AC inversează direcția la frecvența rețelei. Într-un sistem de 50 Hz, curentul completează 50 de cicluri complete pe secundă, ceea ce înseamnă că inversează direcția de 100 de ori pe secundă. Într-un sistem de 60 Hz, inversează de 120 de ori pe secundă. Un condensator din acest mediu trebuie să fie capabil să se încarce și să se descarce în ambele direcții cu eficiență egală. Acesta este exact ceea ce oferă dielectricul filmului de polipropilenă dintr-un CBB60 - se încarcă și se descarcă simetric, indiferent de terminalul care are un potențial mai mare la un moment dat.

Rolul dielectricului de film

Polipropilena este un polimer nepolar. Spre deosebire de oxidul de aluminiu (utilizat la condensatoarele electrolitice), polipropilena nu depinde de direcția câmpului electric pentru a-și menține proprietățile dielectrice. Filmul funcționează identic indiferent dacă câmpul electric este orientat de la stânga la dreapta sau de la dreapta la stânga. Această proprietate a materialului este ceea ce face ca CBB60 să fie complet simetric și nepolarizat la nivel fizic și chimic.

Cei doi electrozi dintr-un CBB60 sunt identici din punct de vedere chimic - ambii sunt straturi de metalizare de aluminiu pe folie de polipropilenă. Nu există strat de oxid, nici asimetrie și nici o direcție preferată. Aceasta este o diferență fundamentală față de condensatoarele electrolitice și este motivul pentru care nu veți găsi niciodată marcajul " " sau "-" pe corpul unui condensator CBB60.

Citirea marcajelor de pe un condensator CBB60

Deoarece condensatorul CBB60 nu are marcaje de polaritate, înțelegerea semnificației etichetelor imprimate este încă importantă pentru aplicarea corectă. Iată o detaliere a marcajelor tipice pe care le veți întâlni:

Observați că niciunul dintre aceste marcaje nu indică terminale pozitive sau negative - pentru că nu există. Cele două fire de pe condensator sunt complet interschimbabile pentru toate scopurile practice. Indiferent dacă conectați cablul din stânga sau cel drept la înfășurarea de pornire a motorului, nu face nicio diferență electric.

Ceea ce contează critic este potrivirea valoarea capacității și tensiunea nominală conform specificațiilor originale ale motorului sau aparatului dumneavoastră. Folosirea unui condensator cu o capacitate greșită - chiar și cu 20% - poate cauza motorul să funcționeze ineficient, să se supraîncălzească sau să nu pornească. Înlocuiți întotdeauna un CBB60 cu unul cu o capacitate identică sau foarte apropiată și o tensiune nominală egală sau mai mare.

Cum se conectează corect un condensator CBB60

Deoarece polaritatea nu este o problemă, cablarea unui condensator CBB60 se concentrează în întregime pe conectarea acestuia la punctele potrivite din circuitul motorului. Iată cum funcționează într-o aplicație tipică de motor cu inducție monofazată:

Conexiune de bază într-un motor monofazat

Un motor cu inducție standard monofazat are două seturi de înfășurări: o înfășurare principală și una auxiliară (de pornire). Condensatorul CBB60 este conectat în serie cu înfășurarea auxiliară. Acest lucru creează o schimbare de fază între curentul din cele două înfășurări, producând un câmp magnetic rotativ care permite motorului să pornească și să funcționeze.

Secvența tipică de cablare este:

1. Conectați o bornă a CBB60 la borna de înfășurare auxiliară de pe motor
2. Conectați celălalt terminal al CBB60 la terminalul sub tensiune (linie) al sursei de alimentare
3. Înfășurarea principală se conectează direct la sursa de alimentare (sub tensiune și neutru)
4. Ambele înfășurări împart conexiunea neutră

Deoarece cele două terminale ale CBB60 sunt interschimbabile, nu contează ce terminal atașați la înfășurare și pe care îl atașați la linia de alimentare. Comportamentul circuitului este identic în orice caz.

Condensatori CBB60 cu patru fire

Unii condensatori CBB60 vin cu patru cabluri în loc de două. Acest lucru nu înseamnă că sunt polarizați - înseamnă pur și simplu că condensatorul are două secțiuni interne care pot fi conectate în paralel (pentru capacitatea completă) sau în serie (pentru capacitate redusă și tensiune nominală mai mare). Această configurație este uneori folosită pentru a permite flexibilitate în potrivirea motorului fără a stoca mai multe valori de condensator. În majoritatea scenariilor de înlocuire, veți conecta cele patru cabluri ca două perechi pentru a obține funcționarea în paralel și capacitatea nominală maximă.

Verificați întotdeauna schema de conexiuni tipărită pe motor sau în manualul de service atunci când aveți de-a face cu condensatori cu patru fire. Configurația poate afecta semnificativ performanța motorului.

Măsuri de siguranță la cablare

Chiar dacă polaritatea nu este o problemă, siguranța este absolut. Urmați aceste măsuri de precauție atunci când lucrați cu condensatoare CBB60:

• Descărcați condensatorul înainte de manipulare — chiar și după ce alimentarea este întreruptă, un CBB60 poate păstra o încărcare periculoasă pentru o perioadă semnificativă. Scurtificați scurt bornele cu un rezistor izolat (aproximativ 10 kΩ, 10 W) înainte de a le atinge
• Deconectați întotdeauna alimentarea de la întrerupător înainte de a deschide orice carcasă a motorului sau cutie de joncțiune
• Folosiți unelte izolate și purtați încălțăminte cu talpă de cauciuc
• Confirmați că tensiunea nominală a condensatorului de înlocuire se potrivește sau depășește specificațiile inițiale - nu instalați niciodată un condensator subevaluat
• Inspectați izolația firului de pe cabluri pentru orice fisurare sau deteriorare termică înainte de a efectua conexiuni

Compararea condensatorilor CBB60 cu condensatorii electrolitici polarizați

O sursă comună de confuzie este diferența dintre condensatoarele cu film CBB60 și condensatoarele electrolitice. Înțelegerea distincției previne în mod clar greșelile costisitoare la selectarea înlocuitorilor sau la diagnosticarea defecțiunilor.

O implicație practică a acestui tabel: nu încercați niciodată să înlocuiți un condensator electrolitic cu un CBB60 într-un circuit de motor . Chiar dacă găsiți un condensator electrolitic cu aceeași valoare a capacității, incapacitatea acestuia de a gestiona polaritatea inversă la frecvențele AC îl va face să se defecteze în câteva secunde de la funcționare. Defecțiunea poate fi explozivă și periculoasă.

Cum să știți dacă un condensator CBB60 a eșuat

Condensatorii CBB60 se degradează în timp, în special în medii cu temperatură ridicată. Când un CBB60 defectează, motorul pe care îl servește prezintă de obicei simptome clare. Cunoașterea acestor simptome vă permite să diagnosticați rapid problema, mai degrabă decât să înlocuiți întregul motor în mod inutil.

Simptome comune ale unui condensator CBB60 defect

• Motorul bâzâie dar nu pornește — acesta este cel mai clasic semn. Înfășurarea principală activează și creează un zumzet, dar fără curentul defazat de la condensator, nu există câmp rotativ și motorul rămâne staționar
• Motorul pornește dacă este rotit manual, dar nu poate porni automat - un condensator parțial degradat poate oferi totuși suficientă schimbare de fază odată ce rotorul se mișcă, dar nu suficient pentru a depăși inerția inițială
• Motorul funcționează mai lent decât în mod normal sau consumă mai mult curent decât cel nominalizat
• Motorul se supraîncălzi în condiții normale de încărcare
• Deteriorări fizice vizibile ale corpului condensatorului - bombare, crăpare, urme de arsuri sau scurgeri de ulei din carcasă
• Un miros de ars provenind din carcasa motorului

Testarea unui condensator CBB60 cu un multimetru

Puteți efectua o verificare de bază folosind un multimetru digital cu funcție de măsurare a capacității. După descărcarea în siguranță a condensatorului, conectați sondele la cele două terminale - deoarece nu există polaritate, nu contează care sondă atinge ce bornă. Contorul trebuie să afișeze o valoare a capacității apropiată de valoarea nominală imprimată pe corp.

Un CBB60 sănătos va măsura de obicei în interior ±10% din capacitatea sa nominală . De exemplu, un condensator de 20 µF ar trebui să indice între 18 µF și 22 µF. O citire semnificativ sub valoarea nominală – cum ar fi 8 µF pe un condensator de 20 µF – indică dielectricul s-a degradat și condensatorul trebuie înlocuit. O citire de zero sau circuit deschis înseamnă că condensatorul s-a defectat complet.

Unele multimetre mai simple au doar măsurarea rezistenței. În acest caz, un test dur este să setați contorul la o gamă de rezistență ridicată (cum ar fi 2 MΩ) și să atingeți pentru scurt timp sondele de bornele condensatorului. Un condensator care funcționează va afișa o citire momentan scăzută pe măsură ce se încarcă din bateria internă a contorului, apoi citirea va urca spre infinit pe măsură ce condensatorul menține încărcarea. Dacă contorul arată zero (scurtcircuit) sau rămâne la maxim de la început (circuit deschis), condensatorul s-a defectat.

Când inspecția vizuală este suficientă

În multe cazuri, nu aveți nevoie deloc de un contor. Dacă corpul condensatorului CBB60 prezintă oricare dintre următoarele, înlocuiți-l imediat fără teste suplimentare:

• Învelișul cilindric este umflat sau bombat în orice punct
• Există o fisură sau despicare în carcasa de plastic
• Există urme de arsuri, zone topite sau întunecare a carcasei
• Există reziduuri uleioase vizibile pe sau în jurul corpului (indicând că uleiul dielectric s-a scurs)
• Unul sau mai multe cabluri s-au separat de corp sau prezintă coroziune la punctul de intrare

Selectarea condensatorului CBB60 de înlocuire potrivit

Când cumpărați un condensator CBB60 de schimb, trei parametri contează mai presus de orice altceva: valoarea capacității, tensiunea nominală și configurația terminalelor. Dacă oricare dintre acestea este greșit, motorul poate avea performanțe slabe, supraîncălzire sau defectează din nou rapid.

Potrivirea exactă a capacității

Valoarea capacității determină cât de multă schimbare de fază introduce condensatorul între înfășurările principale și auxiliare. Producătorul motorului a calculat această valoare pentru cuplul optim de pornire și eficiența de funcționare. Abaterea semnificativă de la această valoare - cu mai mult de aproximativ 10% - va cauza probleme măsurabile:

• Capacitate prea mică: cuplu de pornire redus, motorul poate să nu pornească sub sarcină, curent de funcționare mai mare, supraîncălzire
• Capacitate prea mare: curent excesiv prin înfășurarea auxiliară, supraîncălzirea atât a înfășurării, cât și a condensatorului, durata de viață redusă a motorului

Achiziționați întotdeauna un înlocuitor cu exact aceeași capacitate ca și originalul. Dacă valoarea inițială este neclară deoarece eticheta a fost deteriorată, verificați plăcuța de identificare a motorului sau documentația tehnică pentru valoarea specificată a condensatorului.

Tensiune nominală: Potrivire sau depășire

Tensiunea nominală a înlocuitorului trebuie să fie egală sau mai mare decât cea originală. Dacă originalul a fost evaluat la 250VAC, puteți utiliza un înlocuitor de 250VAC sau 450VAC - dar nu un condensator de 150VAC. Instalarea unui condensator sub-evaluat este un pericol de incendiu și va duce la defecțiuni rapide. Utilizarea unui condensator cu rating mai mare este perfect sigură și uneori benefică în aplicațiile solicitante în care vârfurile de tensiune sunt comune.

Dimensiunea fizică și montarea

Condensatoarele CBB60 vin în dimensiuni cilindrice standard, cu diametrul și lungimea depinzând de capacitatea și tensiunea nominală. O capacitate sau o tensiune nominală mai mare înseamnă, în general, un corp mai mare. Când înlocuiți într-o carcasă etanșă a motorului, confirmați că dimensiunile fizice ale înlocuirii se vor potrivi cu spațiul disponibil. Lungimea și diametrul cablului ar trebui să fie, de asemenea, compatibile cu conexiunile de cablare existente.

Contează calitatea și certificarea

Piața condensatoarelor CBB60 include produse de calitate foarte variabilă. Condensatoarele substandard pot avea valori ale capacității reale departe de valoarea nominală declarată, tensiuni de avarie mai mici decât cele marcate și durate de viață semnificativ mai scurte. Când cumpărați piese de schimb, căutați condensatori care au certificări de siguranță recunoscute, cum ar fi CQC (Certificarea de calitate a Chinei), TÜV, VDE sau UL. Aceste certificări indică faptul că condensatorul a fost testat independent și îndeplinește standardele de siguranță și performanță stabilite.

Sfaturi practice pentru lucrul cu condensatori CBB60

Dincolo de întrebările de bază despre polaritate și înlocuire, există câteva puncte practice demne de știut dacă lucrați în mod regulat cu motoare, pompe sau aparate care folosesc condensatoare CBB60.

Păstrați o rezervă la îndemână pentru echipamentul critic

Pentru echipamente precum pompele de irigare, pompele de bazin sau unitățile de aer condiționat, în care timpul de nefuncționare cauzează probleme semnificative, păstrarea unui condensator de rezervă CBB60 de rating corect este o investiție practică. Acești condensatori sunt ieftini - de obicei între 2 și 15 USD, în funcție de capacitate și rating - și un condensator defectat este unul dintre cele mai comune motive pentru care motoarele monofazate nu mai funcționează. A avea piesa de schimb potrivită pe raft înseamnă o reparație de 10 minute în loc de o așteptare de mai multe zile pentru livrarea pieselor.

Temperatura afectează durata de viață a condensatorului

Căldura este principalul inamic al condensatoarelor CBB60. Majoritatea sunt evaluate pentru funcționare până la 70°C, iar unele modele cu specificații înalte sunt evaluate la 85°C. Operarea continuu a unui condensator în apropierea temperaturii maxime îi scurtează dramatic durata de viață. Pentru motoarele instalate în carcase slab ventilate sau în climă caldă, luați în considerare utilizarea unui condensator nominal pentru o temperatură mai mare decât cea minimă necesară. Asigurarea unei ventilații adecvate în jurul carcasei motorului ajută, de asemenea, la prelungirea semnificativă a duratei de viață a condensatorului.

Umiditatea și protecția mediului

În aplicații în aer liber sau în medii umede - obișnuite pentru pompele de irigare și echipamentele pentru piscine - cablurile unui condensator CBB60 se pot coroda în timp dacă sunt expuse la umiditate. Conexiunile dintre cabluri și bornele motorului sunt deosebit de vulnerabile. Când înlocuiți un condensator în astfel de medii, utilizați conectori impermeabili sau înfășurați conexiunile cu bandă auto-amalgamătoare pentru a preveni pătrunderea umezelii. Inspectați conexiunile cel puțin o dată pe sezon în condiții de umiditate ridicată.

Nu porniți un motor fără condensatorul său

Unii tehnicieni, când diagnostichează un motor care nu pornește, deconectează temporar condensatorul pentru a verifica dacă înfășurările motorului sunt funcționale. Deși motorul se poate învârti dacă este pornit manual, pornirea lui în acest fel - chiar și pentru scurt timp - poate deteriora înfășurările auxiliare. Aveți întotdeauna condensatorul corect în circuit înainte de a aplica putere susținută motorului. Testele de diagnosticare scurte de câteva secunde sunt în general tolerabile, dar nu rulați motorul fără sarcină și fără un condensator pentru o perioadă lungă de timp.
