Pot înlocui CBB60 cu CBB65?

Pot înlocui CBB60 cu CBB65? Răspunsul direct

Răspunsul scurt este: în cele mai multe cazuri, nu — nu ar trebui să înlocuiți direct a Condensator CBB60 cu un CBB65 fără a verifica cu atenție specificațiile aplicației dvs. Deși ambii sunt condensatori de funcționare a motorului de curent alternativ care au aceeași funcție de bază de îmbunătățire a eficienței motorului și a factorului de putere, ele diferă semnificativ în ceea ce privește construcția fizică, designul carcasei, tensiunea nominală și mediile de instalare prevăzute. Schimbarea unuia cu celălalt fără a înțelege aceste diferențe poate duce la funcționarea defectuoasă a echipamentului, defecțiunea prematură a condensatorului sau chiar un pericol pentru siguranță.

Acestea fiind spuse, există scenarii specifice în care un CBB65 poate fi utilizat ca înlocuitor funcțional pentru un CBB60, cu condiția ca valoarea capacității, tensiunea nominală și configurația terminalelor să fie compatibile. Acest articol prezintă tot ce trebuie să știți înainte de a face acest schimb.

Ce este un condensator CBB60?

A Condensator CBB60 este un condensator de rulare a motorului de curent alternativ, cilindric, de tip film, găzduit într-o carcasă din plastic. Este fabricat în conformitate cu standardul național chinez GB/T 3667 și utilizat pe scară largă în motoarele de inducție monofazate pentru aplicații precum pompe de apă, mașini de spălat, scule electrice și compresoare mici. Prefixul „CBB” indică că este un condensator cu peliculă de polipropilenă metalizată, în timp ce „60” se referă la seria de produse specifică concepută pentru funcționarea motorului.

Caracteristicile cheie ale CBB60 includ:

• Formă cilindrică cu o carcasă exterioară din plastic (de obicei polipropilenă).
• Domeniu de capacitate comun: 1 µF până la 100 µF
• Tensiune nominală: de obicei 250VAC sau 450VAC
• Interval de temperatură de funcționare: -40°C până la 70°C (standard)
• Conexiuni ale cablului sau bornelor de pică
• Nu este conceput special pentru medii exterioare sau scufundate în ulei

CBB60 este unul dintre cele mai frecvent utilizate condensatoare de motor la nivel global, în special în motoarele cu pompe și aparatele electrocasnice mici. Carcasa sa din plastic o face ușoară și rentabilă, dar îi limitează și rezistența la umiditate, ulei și temperaturi ambientale ridicate în comparație cu omologii din metal.

Ce este a Condensator CBB65 ?

A Condensator CBB65 este, de asemenea, un condensator de rulare a motorului AC cu folie de polipropilenă metalizată, dar are o carcasă rotundă din aluminiu (metal) în loc de o carcasă de plastic. Acest design îl face semnificativ mai robust și potrivit pentru medii dure. CBB65 este tipul de condensator standard utilizat în compresoare de aer condiționat, sisteme HVAC și echipamente frigorifice — aplicații în care temperatura mediului ambiant, umiditatea și nivelurile de vibrație sunt mult mai mari decât în aplicațiile tipice pentru motoare de uz casnic.

Caracteristicile cheie ale CBB65 includ:

• Carcasă rotundă a recipientului metalic din aluminiu (film umplut cu ulei sau uscat)
• Domeniu de capacitate comun: 5 µF până la 60 µF configurații (single) sau cu două secțiuni
• Tensiune nominală: de obicei 370VAC sau 440VAC
• Temperatura de functionare: până la 85°C sau 105°C în versiuni pentru temperaturi ridicate
• Terminale spade (conexiune rapidă) în partea de sus
• Proiectat pentru funcționare continuă în medii închise sau cu căldură ridicată

Carcasa din aluminiu a CBB65 oferă, de asemenea, auto-vindecare și disipare a căldurii mai bune în comparație cu CBB60 din plastic. Acest lucru îl face alegerea preferată oriunde condensatorul este montat într-o unitate etanșă - cum ar fi o carcasă de compresor - unde temperaturile de funcționare depășesc în mod obișnuit ceea ce un corp din plastic CBB60 poate tolera în siguranță.

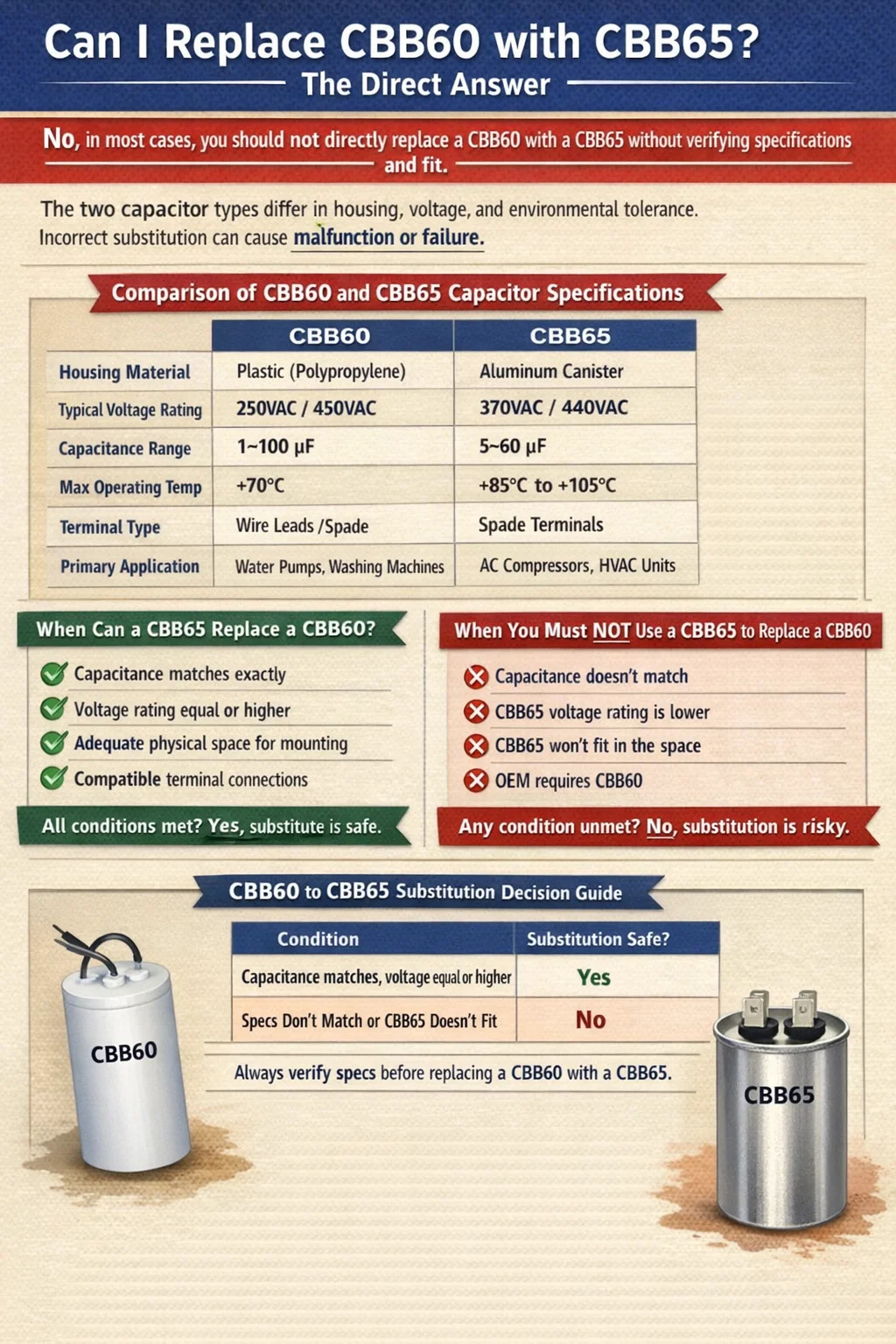

CBB60 vs CBB65: comparație al specificațiilor side-by-side

Înțelegerea diferențelor tehnice dintre aceste două tipuri de condensatoare este esențială înainte de a încerca orice înlocuire. Tabelul de mai jos prezintă principalele diferențe de specificații:

Motive cheie pentru care CBB60 și CBB65 nu sunt liber interschimbabile

Carcasă și dimensiuni fizice diferite

Cea mai evidentă diferență este forma fizică. CBB60 are un corp cilindric înalt și zvelt, din plastic, în timp ce CBB65 are o formă ghemuită și largă de recipient din aluminiu. Aceste două forme nu au aceleași suporturi de montare sau aceleași amprente ale carcasei. Dacă înlocuiți o componentă dintr-o carcasă a motorului pompei proiectată în jurul profilului CBB60, un recipient CBB65 nu se va potrivi fizic în același spațiu fără modificare. Forțarea unui factor de formă incompatibil într-un compartiment strâns al motorului creează stres mecanic și potenţiale daune componentelor din jur.

Diferențele de tensiune nominală pot cauza defecțiuni

Condensatorii CBB60 vin de obicei 250VAC și 450VAC versiuni, în timp ce unitățile CBB65 sunt de obicei evaluate la 370VAC sau 440VAC . Dacă utilizați un CBB60 de 250 VCA într-un circuit de motor de 220 V și încercați să înlocuiți un CBB65 de 370 VCA, nepotrivirea tensiunii nominale mergând în cealaltă direcție - folosind un CBB60 cu o valoare mai mică într-un circuit care are nevoie de o piesă nominală de 370 VCA - va avea ca rezultat o defecțiune prematură a dielectricului, bombare și, uneori, consecințe violente ale condensatorului. Întotdeauna potriviți sau depășiți tensiunea nominală inițială atunci când înlocuiți condensatorii.

Toleranța la temperatură este o preocupare reală

Un condensator standard CBB60 este evaluat pentru a funcționa la maximum 70°C . Acest lucru este perfect pentru un motor de pompă într-un mediu bine ventilat. Cu toate acestea, dacă încercați să utilizați un CBB60 în interiorul unui compresor de aer condiționat - care este mediul nativ al CBB65 - temperaturile ambientale din apropierea compresorului pot atinge sau depăși în mod obișnuit 80-90°C. În aceste condiții, carcasa din plastic a unui CBB60 se va înmuia, filmul intern se poate degrada mai repede, iar durata de viață a componentelor va scădea dramatic. Carcasa din aluminiu a lui CBB65 și materialul dielectric de calitate superioară sunt proiectate special pentru a face față acestei expuneri continue la căldură.

Compatibilitate terminale și cablare

Condensatoarele CBB60 folosesc adesea fire de cablu - fire goale sau izolate care ies de la bază sau de sus - în timp ce condensatoarele CBB65 folosesc în mod universal terminale spade (steag) în partea de sus a recipientului. Dacă cablajul existent al motorului dvs. are conectori pentru cabluri proiectați pentru un CBB60, conectarea la bornele spade ale unui CBB65 necesită conectori suplimentari sau recablare. În contexte de reparații profesionale, acest lucru este ușor de gestionat, dar într-un scenariu de înlocuire rapidă pe teren, terminalele nepotrivite creează conexiuni slăbite care se pot arcui, se supraîncălzi sau pot cauza defecțiuni intermitente.

Când poate un CBB65 înlocui un CBB60?

În ciuda diferențelor subliniate mai sus, există circumstanțe legitime în care un CBB65 poate servi în siguranță ca înlocuitor pentru un CBB60. Aceste condiții trebuie îndeplinite toate simultan:

• Valoarea capacității potrivite: Valoarea µF a CBB65 trebuie să fie aceeași cu cea a CBB60 care este înlocuit. Un motor specificat pentru un condensator de funcționare de 20 µF nu poate funcționa în siguranță pe o unitate de 25 µF sau 15 µF fără reproiectarea circuitului motorului.
• Tensiune nominală egală sau mai mare: Dacă CBB60 original a fost evaluat la 450 VCA, trebuie să utilizați un CBB65 care este, de asemenea, evaluat la 450 VCA sau mai mare. Nu puteți utiliza un CBB65 de 370 VCA pentru a înlocui un CBB60 de 450 VCA.
• Spațiul fizic și locația de montaj: Trebuie să existe suficient spațiu în carcasa motorului pentru profilul mai larg și mai scurt al canistrei CBB65 și trebuie să fie disponibile suporturi sau feronerie adecvate pentru a-l asigura în mod corespunzător.
• Compatibilitate terminale sau cablare adaptabilă: Trebuie să fie disponibili conectori sau adaptoare pentru a conecta CBB65 la cablurile existente ale circuitului motorului.
• Evaluare de frecvență acceptabilă: Ambele tipuri sunt proiectate pentru sisteme de 50/60 Hz. Confirmați că frecvența motorului corespunde specificațiilor condensatorului.

Dacă toate cele cinci condiții de mai sus sunt îndeplinite, un CBB65 este compatibil electric cu o aplicație CBB60. De fapt, deoarece CBB65 are o carcasă mai robustă și o toleranță termică mai mare, poate fi considerat un upgrade din punct de vedere al durabilitatii — mai ales dacă motorul funcționează într-un mediu cald sau umed. Unii tehnicieni de reparații folosesc în mod obișnuit unitățile CBB65 pentru a înlocui condensatorii CBB60 în instalațiile de pompe exterioare tocmai datorită etanșării mai bune a corpului din aluminiu.

Când nu trebuie să utilizați un CBB65 pentru a înlocui un CBB60

Există situații la fel de clare în care înlocuirea nu ar trebui niciodată încercată, indiferent de soluțiile disponibile:

• Valoarea necesară a capacității nu este disponibilă în CBB65: Unitățile CBB65 variază de obicei între 5 µF și 60 µF. Dacă aplicația dvs. CBB60 necesită un condensator de 1 µF, 2 µF sau 80 µF, nu există pe piață un CBB65 potrivit pentru acele valori.
• Constrângerile de spațiu fac imposibilă potrivirea fizică: În carcasele compacte ale motoarelor - cum ar fi cele din interiorul tamburelor mașinii de spălat sau corpurilor de pompe submersibile - nu există loc pentru diametrul mai larg al CBB65.
• Producătorul echipamentului original specifică CBB60 în scopuri de garanție sau certificare: Înlocuirea unei componente certificate cu un tip nespecificat poate anula garanțiile, poate eșua inspecțiile de siguranță sau poate încălca cerințele de conformitate a produsului în industriile reglementate.
• Tensiunea nominală a unităților CBB65 disponibile este mai mică decât este necesar: Nu degradați niciodată tensiunea nominală a unui condensator de funcționare. Acest lucru garantează o defecțiune prematură și un posibil pericol.

Ghid practic: Cum să verificați compatibilitatea înainte de înlocuire

Înainte de a înlocui orice condensator CBB60 cu un CBB65, efectuați următorii pași de verificare:

1. Citiți eticheta de pe condensatorul original CBB60. Rețineți capacitatea (în µF), tensiunea nominală (VAC), frecvența (Hz) și orice marcaj de clasă de temperatură.
2. Identificați unitatea CBB65 pe care intenționați să o utilizați. Confirmați că se potrivește exact cu capacitatea și îndeplinește sau depășește tensiunea nominală.
3. Măsurați spațiul fizic disponibil în carcasa motorului folosind etriere. Comparați diametrul și înălțimea CBB65 cu cavitatea disponibilă.
4. Verificați tipul terminalului și cablajul. Stabiliți dacă aveți nevoie de adaptoare spade-to-wire și dacă acele adaptoare sunt evaluate pentru curentul și tensiunea circuitului.
5. Verificați mediul de funcționare al motorului. Dacă motorul funcționează peste 70°C ambiant, valoarea termică mai mare a CBB65 este de fapt un avantaj. Dacă funcționează sub 70°C într-un spațiu interior curat și uscat, este de preferat un înlocuitor asemănător CBB60.
6. Testați circuitul după înlocuire. După instalare, utilizați o clemă pentru a verifica că motorul consumă curentul de funcționare așteptat. O retragere neobișnuită ar putea indica o nepotrivire a capacității care afectează performanța motorului.

Înțelegerea defecțiunii condensatorului CBB60 și de ce este importantă înlocuirea corectă

Condensatorii CBB60 eșuează din mai multe motive bine documentate, iar înțelegerea acestor moduri de defecțiune ajută la clarificarea de ce este atât de importantă alegerea înlocuitorului potrivit:

Îmbătrânire termică

Fiecare creștere cu 10°C a temperaturii de funcționare înjumătățește aproximativ durata de viață a unui condensator cu film - o relație bine stabilită cunoscută sub numele de ecuația Arrhenius aplicată la îmbătrânirea condensatorului. Un CBB60 evaluat pentru 70°C care funcționează continuu la 80°C datorită plasării într-un compartiment cald al motorului va îmbătrâni la aproximativ de două ori rata estimată . Acesta este motivul pentru care utilizarea unui CBB65 (evaluat la 85°C sau 105°C) într-un mediu cu temperatură ridicată oferă o durată de viață semnificativ mai lungă, chiar dacă cele două unități au capacități și tensiuni identice.

Tensiune la supratensiune

Picurile de tensiune - de la tranzitorii de comutare, fluctuațiile de utilități sau EMF inversă ale motorului - stresează filmul dielectric din interiorul atât a condensatorilor CBB60, cât și a CBB65. Un condensator care funcționează la 90–95% din tensiunea nominală are o durată de viață substanțial mai scurtă decât unul care funcționează la 70–80% din valoarea nominală. Atunci când alegeți un înlocuitor, selectați o unitate cu a tensiune nominală cu 20–30% peste tensiunea reală a circuitului este o bună practică inginerească. De exemplu, într-un circuit de 220 V, un CBB60 de 450 VCA sau un CBB65 de 440 VCA oferă ambele o marjă de siguranță sănătoasă.

Intrarea de umiditate

Carcasa din plastic a unui CBB60 este mai permeabilă la umiditate în timp decât recipientul de aluminiu sigilat al CBB65. În instalațiile de pompe exterioare, echipamentele pentru piscine sau orice aplicație în care motorul este expus la umiditate sau stropi de apă, carcasa metalică a CBB65 oferă o protecție semnificativ mai bună împotriva defecțiunilor induse de umiditate. Acesta este un motiv legitim pentru care unii specialiști în repararea pompelor aleg să treacă de la CBB60 la CBB65 atunci când reconstruiți motoare pentru utilizare în aer liber, chiar dacă specificația originală prevedea un CBB60.

Aplicații comune unde apare această întrebare

Întrebarea de înlocuire de la CBB60 la CBB65 apare cel mai frecvent în următoarele scenarii de reparații și întreținere:

Reparatie Pompa Apa

Condensatorii CBB60 sunt standardul motoarelor monofazate ale pompelor de apă. Condensatorii pompei variază de obicei de la 8 µF până la 30 µF la 450 VCA . Când CBB60 original eșuează, tehnicienii au uneori unități CBB65 în stoc și se întreabă dacă le pot folosi. Pentru pompele de exterior, un CBB65 cu specificații potrivite este un înlocuitor acceptabil și adesea preferabil datorită unei mai bune etanșări ecologice. Pentru pompele submersibile cu carcase foarte strânse, potrivirea fizică poate împiedica schimbarea.

Condensatoare pentru motorul mașinii de spălat

Mașinile de spălat folosesc în mod obișnuit condensatoare CBB60 în motoarele lor de antrenare a tamburului, adesea în Interval de la 6 µF la 12 µF la 450 VCA . Carcasa motorului unei mașini de spălat este compactă și nu este proiectată pentru factorul de formă CBB65. Potrivirea fizică este, de obicei, principalul obstacol aici, făcând o înlocuire similară CBB60 să fie o alegere mai practică.

Sisteme de aer conditionat si HVAC

Acesta este cu adevărat teritoriul de origine al lui CBB65. Compresoarele de aer condiționat și motoarele ventilatoarelor folosesc aproape exclusiv condensatori CBB65. Dacă cineva întreabă dacă poate folosi un CBB60 pentru a înlocui un CBB65 defect într-o unitate de curent alternativ - inversul întrebării principale - răspunsul este un ferm nu în majoritatea condițiilor, deoarece CBB60 nu va supraviețui condițiilor termice și de mediu din interiorul unității de compresor pentru o durată de viață semnificativă.

Scule electrice și mașini mici

Unele unelte electrice mai mari cu motoare cu inducție monofazate - cum ar fi ferăstraie de masă, polizoare de banc și colectoare de praf - folosesc condensatori CBB60. Aceste motoare sunt de obicei operate în medii de atelier la temperaturi moderate. Specificația originală CBB60 este în general adecvată aici, iar înlocuirea cu un CBB65 este posibilă dacă dimensiunile permit, dar nu oferă niciun avantaj semnificativ față de un înlocuitor CBB60 evaluat corespunzător.

Ce se întâmplă dacă folosiți condensatorul greșit?

Utilizarea unui condensator incompatibil - indiferent dacă este o capacitate greșită, o tensiune nominală greșită sau un tip greșit - într-un circuit de motor nu duce întotdeauna la o defecțiune imediată. Uneori, motorul pornește și pare să funcționeze normal, doar pentru a dezvolta probleme câteva săptămâni sau luni mai târziu. Înțelegerea a ceea ce merge prost ajută la sublinierea de ce este importantă specificația corectă:

• Capacitate greșită (prea mare): Motorul se poate supraîncălzi din cauza curentului excesiv de pornire sau de funcționare. Izolația înfășurării se degradează mai repede, scurtând durata de viață a motorului. Curentul de funcționare măsurat va fi de obicei mai mare decât specificația de pe plăcuță.
• Capacitate greșită (prea mică): Este posibil ca motorul să nu dezvolte cuplul maxim, să funcționeze cu o eficiență redusă, să se lupte să pornească sub sarcină sau să producă vibrații și zgomot excesive.
• Condensator sub tensiune nominală: Filmul dielectric se descompune treptat sub suprasolicitarea susținută. Condensatorul se poate bomba, curge sau rupe - în unele cazuri provocând un mic incendiu sau eliberând fum acre din carcasa de plastic.
• Evaluare greșită a temperaturii: Condensatorul îmbătrânește mai repede și își pierde capacitatea în timp. Pe măsură ce capacitatea sa efectivă se deplasează în jos de la valoarea sa nominală, performanța motorului se degradează treptat până când condensatorul se defectează complet.

Un condensator defect sau cu specificații greșite poate deteriora, de asemenea, înfășurările motorului , transformând ceea ce ar fi fost o simplă înlocuire a condensatorului de 5-20 USD într-o rebobinare a motorului de 100-500 USD sau înlocuire completă a motorului. Acesta este motivul pentru care cheltuiți câteva minute suplimentare pentru verificarea compatibilității specificațiilor înainte de instalare merită întotdeauna timpul.

Rezumat: Ghid de decizie privind înlocuirea CBB60 vs CBB65

Utilizați următorul ghid de decizie pentru a determina dacă înlocuirea unui CBB60 cu un CBB65 este adecvată în situația dvs.:

Linia de jos: tratați orice înlocuire a condensatorului ca pe un exercițiu de potrivire a specificațiilor, nu ca pe o comandă rapidă. CBB60 și CBB65 sunt instrumente diferite construite pentru scopuri suprapuse, dar distincte. Când specificațiile lor se aliniază și instalarea fizică este compatibilă, CBB65 poate fi un înlocuitor perfect valid - și uneori superior - pentru un CBB60. Când specificațiile diferă sau constrângerile fizice fac schimbul nepractic, forțarea înlocuirii va crea probleme care sunt mult mai costisitoare de rezolvat decât aprovizionarea cu piesa originală corectă.
