Cum conectezi un condensator CBB60?

Răspunsul direct: Cum a Condensator CBB60 Se conectează

Un condensator CBB60 se conectează în paralel prin înfășurarea auxiliară (funcționare) a motorului - nu în serie cu linia de alimentare principală. Cele două terminale ale sale sunt nepolarizate, deci nu există nicio parte pozitivă sau negativă de care să vă faceți griji. Un terminal merge la cablul de înfășurare auxiliar al motorului, iar celălalt se conectează la borna de tensiune de linie (același punct care alimentează înfășurarea principală). Acest lucru creează schimbarea de fază de care motorul are nevoie pentru a genera cuplu și a funcționa eficient.

Pentru cel mai obișnuit scenariu – un motor de pompă monofazat cu o cutie de condensator extern – cablul sub tensiune de intrare și cablul auxiliar al motorului aterizează ambele pe CBB60, în timp ce neutrul se conectează direct la borna comună a motorului. Motorul funcționează deoarece curentul prin condensator conduce tensiunea de alimentare cu aproximativ 90 de grade, producând câmpul magnetic rotativ pe care o singură sursă monofazată nu îl poate crea.

Înainte de a atinge orice cablu, opriți întrerupătorul, confirmați tensiunea zero la bornele motorului cu un multimetru și descărcați condensatorul printr-o rezistență de 20.000 ohmi. Un CBB60 încărcat evaluat la 450 VAC poate menține o tensiune letală ore întregi după ce este întreruptă alimentarea.

De ce există condensatorul CBB60 în circuit

Motoarele de curent alternativ monofazate nu pot porni automat. O sursă monofazată produce un câmp magnetic pulsatoriu care inversează direcția de 100 sau 120 de ori pe secundă (în funcție de frecvența rețelei de 50 Hz sau 60 Hz), dar nu are o rotație inerentă. Pentru a face rotorul să se rotească, motorul are nevoie de două câmpuri magnetice deplasate atât în ​​spațiu, cât și în timp - simulând eficient puterea în două faze.

Condensatorul de funcționare CBB60 asigură deplasarea în timp. Deoarece curentul printr-un condensator duce tensiunea peste el cu aproximativ 90 de grade, curentul din înfășurarea auxiliară este defazat cu curentul din înfășurarea principală. Acești doi curenți compensați creează două câmpuri magnetice separate spațial care împreună produc un efect de rotație, trăgând rotorul în mișcare și susținându-l pe toată durata funcționării.

Spre deosebire de un condensator de pornire - care este scos din circuit de un comutator centrifugal odată ce motorul atinge aproximativ 75% din viteza nominală - CBB60 rămâne conectat continuu în timpul funcționării. Acesta este motivul pentru care folosește o construcție de folie de polipropilenă metalizată mai degrabă decât chimia electrolitică: trebuie să tolereze tensiunea AC continuă fără a se degrada. Evaluările comune CBB60 pentru motoarele pompei 6 µF până la 100 µF , cu tensiuni nominale de 250 VAC sau 450 VAC.

Instrumente și materiale de adunat înainte de a începe

Având la îndemână echipamentul potrivit înainte de a începe, previne improvizația la mijlocul muncii, care duce la comenzi rapide nesigure.

• Multimetru digital cu funcții de măsurare a tensiunii și capacității AC (µF).
• Rezistenta de descărcare: 20.000 ohmi (20 kΩ) evaluat la 5 W sau mai mare , cu cabluri izolate
• Șurubelnițe izolate (cap plat și Phillips)
• Dispozitiv de dezis fire și instrument de sertizare cu clichet
• Conectori tip spade dimensionați pentru a se potrivi cu bornele CBB60 (de obicei, cuțit mamă de 6,3 mm)
• Bandă electrică sau tub termocontractabil adeziv
• Clampă ampermetru (pentru verificarea curentului după instalare)
• Schema de cablare a motorului - imprimată pe eticheta plăcii de identificare, în interiorul capacului terminalului sau în documentația motorului
• Încălțăminte cu talpă de cauciuc și mănuși izolate cu tensiune nominală
• Dispozitiv de blocare/etichetare pentru întrerupător dacă se lucrează într-un mediu comun sau comercial

Fotografiați cablajul existent din cel puțin două unghiuri înainte de a îndepărta orice. În cutiile de joncțiune aglomerate sau în carcasele condensatoarelor externe, această fotografie valorează mult mai mult decât încercarea de a reconstrui cablajul din memorie.

Procedura de conectare pas cu pas pentru un motor de pompă

Această procedură acoperă cea mai comună instalație CBB60: o pompă de apă monofazată sau un motor al pompei de piscină, fie cu o carcasă de condensator externă, fie cu condensatorul direct în interiorul cutiei de borne a motorului. Aceeași logică se aplică compresoarelor de aer, mașinilor de spălat și motoarelor ventilatoarelor HVAC.

Pasul 1 — Opriți alimentarea și confirmați tensiunea zero

Opriți întrerupătorul care alimentează motorul. Aplicați un dispozitiv de blocare dacă este disponibil. Setați multimetrul la tensiunea AC și sondați bornele de intrare ale motorului. Lectura trebuie să fie 0 V înainte de a continua. Nu vă bazați pe un comutator sau un temporizator în poziția oprit - verificați direct cu contorul.

Pasul 2 — Descărcați condensatorul existent

Țineți rezistența de descărcare de corpul său izolat. Atingeți câte un cablu la fiecare dintre bornele condensatorului simultan și țineți apăsat timp de minim 5 secunde. Apoi sondați peste bornele cu multimetrul setat la tensiunea de curent continuu - confirmați că citirea este la sau aproape de 0 V înainte de a îndepărta orice fire sau de a atinge direct bornele.

Pasul 3 — Documentați cablajul existent

Faceți fotografii clare. Dacă culorile firelor sunt ambigue sau mai multe fire au în comun un terminal, aplicați etichete mici cu bandă de mascare pe fiecare fir înainte de a îndepărta orice. Rețineți care fire au fost conectate la fiecare bornă a condensatorului și unde merg celelalte capete ale acelor fire în circuit.

Pasul 4 — Scoateți vechiul condensator

Trageți conectorii cu pică de pe bornele condensatorului. Dacă sunt corodate și rezistă la îndepărtare, utilizați clești izolați pentru a prinde corpul conectorului - nu trageți niciodată de fir în sine, deoarece acest lucru poate rupe sertizarea. Deșurubați sau declipsați suportul de montare și scoateți vechiul condensator. Pune-o deoparte; nu scurtcircuitați bornele și nu puneți-l liber într-o cutie de scule metalică.

Pasul 5 - Identificați bornele motorului

Localizați blocul de borne al motorului și potriviți etichetele cu schema de conexiuni. Pentru un motor cu trei fire (configurația cea mai comună), bornele sunt:

• Frecvente (C): Conexiune comună între înfășurările principale și auxiliare; se conectează la neutru
• Principal (M sau R): Capătul liber al înfășurării principale; se conectează la tensiunea de linie
• Start/Run (S): Capătul liber al înfășurării auxiliare; se conectează la un terminal al CBB60

Dacă etichetele terminalelor lipsesc sau sunt ilizibile, identificați-le prin măsurarea rezistenței. Măsurați rezistența între toate cele trei perechi de fire. Perechea cu cea mai mare rezistență este M–S (ambele înfășurări în serie). Perechea cu cea mai mică rezistență este C–M ​​(înfășurare principală singură, fir mai greu). Rezistența intermediară este C–S (numai înfășurarea auxiliară). Firul comun celor două citiri mai mici este C.

Pasul 6 — Faceți conexiunile CBB60

Conexiunea standard pentru un motor monofazat cu condensator:

• Terminalul 1 CBB60 → Borna de înfășurare auxiliară a motorului (S sau Z1)
• CBB60 Terminalul 2 → Borna de tensiune de linie (L1, aceeași bornă care alimentează înfășurarea principală)
• neutru (N) → Terminalul comun (C) al motorului direct, nu prin condensator

În cazul în care cele vechi sunt corodate sau deformate, strângeți conectorii de pică proaspăt pe capetele firelor. Împingeți fiecare conector cu pică complet pe terminalul său de condensator până când se fixează cu un clic sau o rezistență fermă. Un conector care poate fi îndepărtat cu o presiune ușoară a degetului nu este așezat corespunzător.

Pasul 7 — Montați în siguranță condensatorul

Fixați CBB60 în suportul sau cureaua acestuia, astfel încât să nu vibreze liber. Vibrația motorului transmisă unui condensator nesuportat obosește în timp conexiunile interne ale cablurilor, producând în cele din urmă o defecțiune a circuitului deschis. Asigurați-vă că corpul condensatorului nu intră în contact cu suprafețele fierbinți ale motorului, margini metalice ascuțite sau părți mobile, cum ar fi palele ventilatorului sau transmisiile cu curele.

Pasul 8 — Restabiliți alimentarea și testați funcționarea

Remontați capacul terminalului sau închideți carcasa condensatorului. Restabiliți puterea la întrerupător și observați pornirea motorului. Ar trebui să atingă viteza maximă în 1 până la 3 secunde, fără ezitare, zumzet sau încercări repetate. Pentru o pompă, fluxul de apă ar trebui să înceapă imediat. Dacă motorul bâzâie fără să se rotească, întrerupeți imediat puterea - consumă curent cu rotorul blocat (de obicei de 5 până la 7 ori curentul normal de funcționare) și se va supraîncălzi și deteriora înfășurările în 20 până la 30 de secunde.

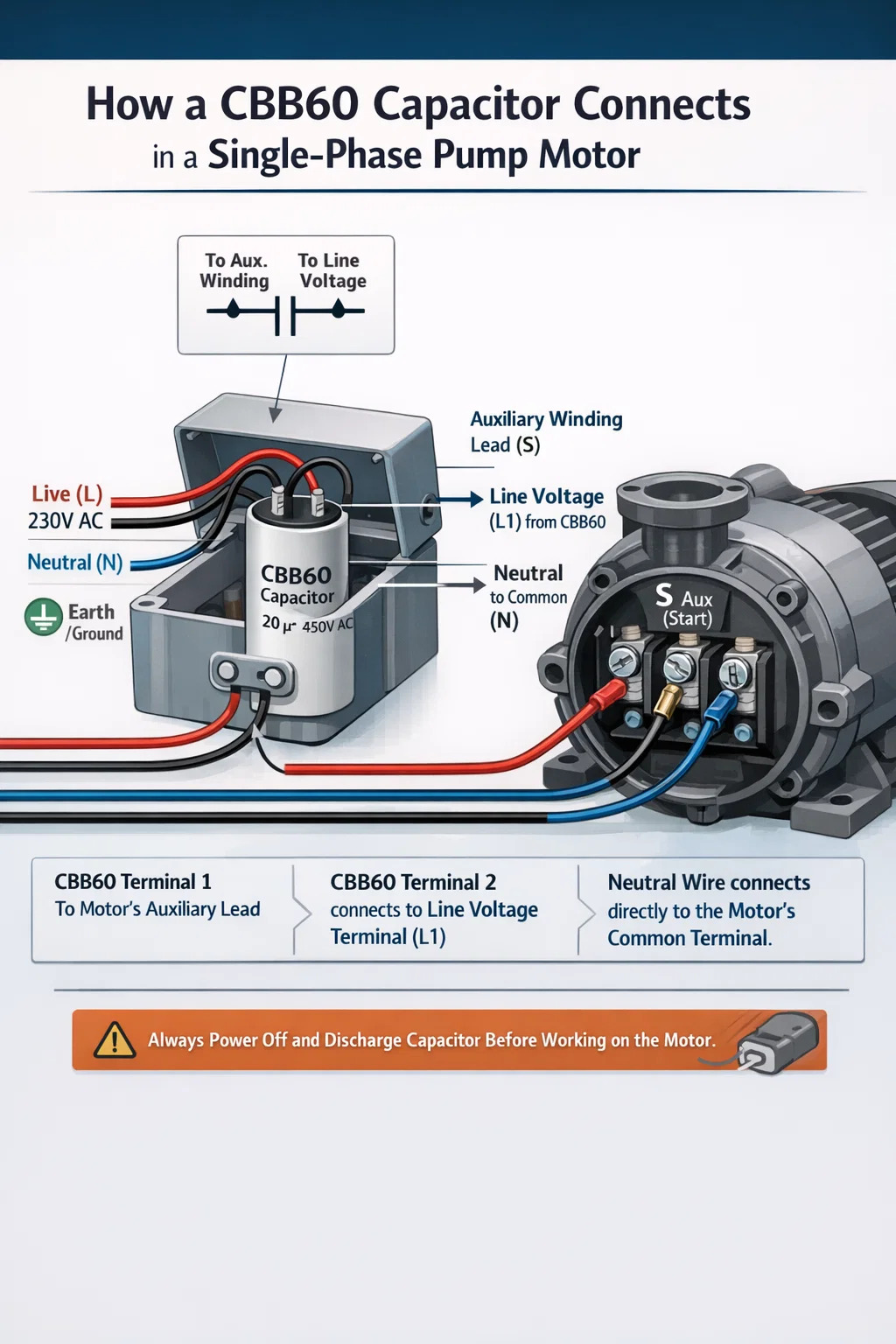

Cablajul CBB60 într-o carcasă de condensator extern

Multe motoare de pompe monofazate - în special pompe de suprafață, pompe periferice și cutii de control pentru pompe submersibile - montează CBB60 într-o carcasă separată din plastic sau metal, mai degrabă decât în interiorul propriei cutii de borne a motorului. Acest aranjament simplifică înlocuirea condensatorului și protejează componenta de căldura motorului.

Carcasa externă are de obicei patru terminale sau două perechi de puncte de intrare a firelor. Cablajul din interior urmează acest aranjament:

• Rețeaua sub tensiune (L) intră în carcasă și se conectează la un terminal CBB60 și trece, de asemenea, prin cablul principal al înfășurării motorului.
• Cablul de înfășurare auxiliar al motorului se conectează la celălalt terminal CBB60 din interiorul carcasei
• Neutrul rețelei (N) trece direct la borna comună a motorului fără a atinge condensatorul
• Pământul/împământarea se conectează la cadrul motorului și nu interacționează cu circuitul condensatorului

Când carcasa este o unitate etanșă sau semi-etanșă vândută ca ansamblu complet, CBB60 din interiorul acesteia este precablat, iar instalatorul conectează doar cablurile de alimentare de la rețea și cablurile zburătoare ale motorului la bornele externe ale cutiei. În acest caz, singura decizie este să se asigure că înlocuitorul CBB60 instalat în interiorul cutiei se potrivește exact cu specificațiile originale.

Unele cutii externe găzduiesc o dimensiune specifică a condensatorului fizic și o distanță între terminale. Măsurați dimensiunile unității originale - înălțimea, diametrul (pentru carcase rotunde) și distanța dintre terminale - înainte de a comanda o înlocuire. Un CBB60 cu valori electrice corecte, dar dimensiuni fizice greșite poate să nu se potrivească pe suportul de montare, chiar dacă cablajul ar fi identic.

Configurații de conectare CBB60 la diferite tipuri de motoare

Etichetele terminalelor și aranjamentul fizic diferă între producătorii de motoare și aplicații, dar relația circuitului de bază este întotdeauna aceeași: CBB60 unește calea înfășurării auxiliare în paralel. Tabelul de mai jos prezintă cele mai comune configurații.

Citirea diagramei de cablare a motorului pentru a găsi bornele potrivite

Schema de cablare a motorului elimină complet presupunerile. Este imprimat pe o etichetă lipită de carcasa motorului, în interiorul capacului cutiei de borne sau pe o foaie de date separată. Învățarea să extrageți cele două informații de care aveți nevoie - unde sunt capetele înfășurării auxiliare și ce terminal poartă tensiunea de linie - durează mai puțin de un minut după ce cunoașteți simbolurile.

Simbolul condensatorului pe diagramele motoarelor

CBB60 este prezentat ca două linii verticale paralele de dimensiuni egale (de tip AC nepolarizat). O linie a simbolului se conectează la simbolul bobinei de înfășurare auxiliară; cealaltă linie se conectează la calea tensiunii de linie. Urmați aceste două puncte de conectare din diagramă până la etichetele fizice ale terminalelor de pe motor, iar acestea sunt cele două puncte de conectare ale dvs. CBB60.

Sisteme de etichetare terminale în funcție de regiune

• IEC / European: Borne principale de înfășurare U1, U2; bornele de înfășurare auxiliare Z1, Z2. CBB60 se conectează între Z1 și Z2 (sau Z1 la U1 în unele configurații)
• America de Nord: Terminale etichetate T1, T2, T3 sau numite Common, Run, Start. CBB60 se conectează între Run și Start (sau Start și tensiune de linie)
• Motoare de pompa chinezesti (majoritatea aplicațiilor CBB60): fire codate cu culori, mai degrabă decât terminale etichetate. Negru = înfășurare principală, Roșu = înfășurare auxiliară, Galben-Verde = pământ. CBB60 se conectează între firul roșu și firul negru (partea liniei)

Găsirea terminalelor fără diagramă folosind măsurarea rezistenței

Pe un motor cu trei fire fără diagramă disponibilă, utilizați multimetrul în modul ohmi pentru a măsura rezistența dintre toate cele trei combinații de fire:

• Înregistrați toate cele trei citiri: A–B, A–C, B–C
• Cea mai mare pereche de rezistență este Main–Start (ambele înfășurări în serie). Exemplu: 23 Ω
• Cea mai scăzută pereche de rezistență este Common-Main (doar înfășurarea principală, fir mai gros). Exemplu: 8 Ω
• Perechea de rezistență medie este Common–Start (numai înfășurare auxiliară, fir mai subțire). Exemplu: 15 Ω
• Firul care apare atât în citirea cea mai joasă, cât și în cea medie este comună (C)
• CBB60 se conectează între Start (S) și terminalul de linie (același fir ca și punctul de alimentare principal)

Această metodă funcționează în mod fiabil pe orice motor standard monofazat cu condensator, indiferent de etichetare, vârstă sau țara de fabricație.

Greșeli critice de cablare și consecințele lor

Fiecare dintre următoarele erori produce un rezultat previzibil și diagnosticabil. Cunoașterea lor în avans previne reprelucrarea, protejează motorul și evită pericolele de siguranță.

Conectarea CBB60 în serie la linia de alimentare

Plasarea condensatorului între sursa de alimentare și intrarea motorului - mai degrabă decât peste înfășurarea auxiliară - limitează curentul pe care motorul îl poate absorbi prin impedanța condensatorului. La 50 Hz, un condensator de 25 µF are o impedanță de aproximativ 127 ohmi, care la 230 V limitează curentul la sub 1,8 A. Un motor tipic de pompă de 750 W necesită 3 până la 4 A pentru a funcționa. Motorul nu va porni sau se va bloca sub nicio sarcină semnificativă, iar condensatorul va experimenta stres curent în afara parametrilor de proiectare.

Utilizarea valorii greșite a capacității

Proiectanții de motoare calculează capacitatea necesară exact pentru fiecare configurație de înfășurare. Un CBB60 20% sub capacitatea nominală reduce semnificativ cuplul de pornire și face ca motorul să funcționeze mai fierbinte decât este specificat. Un condensator cu 20% peste valoarea nominală provoacă un curent excesiv prin înfășurarea auxiliară, supraîncălzirea acestuia și degradând izolația înfășurării mai repede decât în ​​mod normal. Potriviți întotdeauna valoarea µF exact sau rămâneți în intervalul de ±5% din specificațiile de pe plăcuța motorului.

Tensiune subestimată

Un CBB60 de 250 VAC într-un sistem de 230 V are doar o marjă de tensiune de 9% peste alimentarea nominală. Fluctuațiile tensiunii rețelei de ±10% sunt standard în majoritatea țărilor. În timpul unui eveniment de înaltă tensiune, condensatorul poate vedea 253 V - deja peste valoarea nominală. Instalați a 450 VAC nominal CBB60 în orice aplicație de 230 V pentru a asigura o marjă adecvată atât împotriva variației normale a tensiunii, cât și a vârfurilor tranzitorii.

Potrivire slăbită a conectorului spade

Un conector cu pică care nu este așezat complet pe terminalul CBB60 introduce rezistență de contact la joncțiune. Sub curent de sarcină, această rezistență generează căldură care oxidează suprafețele de contact, crescând și mai mult rezistența într-un ciclu distructiv. Rezultatul final este fie un comportament intermitent de pornire a motorului, fie un conector ars. Fiecare cazma ar trebui să necesite o presiune fermă a mâinii pentru a se așeza și nu ar trebui să fie detașabilă prin tragerea ușoară fără un instrument.

Omiterea descărcarii condensatorului

Un CBB60 evaluat la 450 VAC poate reține o încărcare care se apropie de acea tensiune timp de ore după deconectarea alimentării. Energia stocată într-un condensator de 40 µF încărcat la 400 V este de 3,2 jouli - suficientă pentru a provoca o arsură gravă sau un eveniment cardiac dacă este contactată în piept. Nu atingeți niciodată bornele condensatorului, nu lăsați-le să intre în contact între ele sau lăsați uneltele să le pună fără a finaliza mai întâi procedura de descărcare cu rezistorul și a verifica 0 V cu multimetrul.

Verificarea conexiunii CBB60 este corectă după pornire

Trei verificări rapide după restabilirea alimentării confirmă că instalația este corectă din punct de vedere electric și că motorul funcționează conform specificațiilor.

Verificarea 1 — Curățați pornirea motorului

Motorul ar trebui să accelereze de la oprire la turație maximă în 1 până la 3 secunde, fără bâzâit, ezitare sau măcinare. Un zumzet fără rotație a arborelui înseamnă că motorul este blocat - întrerupeți puterea în 5 secunde pentru a preveni deteriorarea înfășurării și a verifica din nou cablajul.

Verificarea 2 — Curent de rulare în cadrul nominalizării plăcuței de identificare

Fixați ampermetrul în jurul firului sub tensiune și măsurați curentul de funcționare după 2 până la 3 minute de funcționare sub sarcină. Citirea trebuie să fie la sau sub amperajul la sarcină completă (FLA) de pe plăcuța de identificare a motorului. O citire cu peste 10% deasupra FLA de pe plăcuța de identificare în condiții normale de încărcare indică o nepotrivire a capacității sau o eroare de cablare care ar trebui investigată înainte de a continua funcționarea.

Verificarea 3 — Tensiune la bornele CBB60 în timpul funcționării

Cu motorul pornit, măsurați cu atenție tensiunea AC la cele două borne CBB60 folosind multimetrul setat la tensiunea AC. Într-un motor cu condensator cablat corect, această tensiune este de obicei 1,1 până la 1,5 ori tensiunea de alimentare — pentru o sursă de 230 V, așteptați-vă să citiți 250 până la 340 V la bornele condensatorului. Acest lucru este normal: rezultă din interacțiunea rezonantă dintre condensator și inductanța înfășurării motorului. O citire exact egală sau mai mică decât tensiunea de alimentare poate indica că condensatorul nu se află de fapt în circuit sau este conectat incorect.

Selectarea CBB60 de înlocuire potrivită înainte de a efectua orice conexiune

Conectarea corectă a unui CBB60 este simplă. Conectarea corectă a unui CBB60 greșit produce în continuare un motor defect sau cu performanțe slabe. Confirmați acești parametri pe unitatea de înlocuire înainte de instalare.

Pentru orice aplicație de pompă sau compresor de 230 V, recomandarea practică este un CBB60 evaluat la capacitatea corectă cu un Tensiune nominală de 450 VAC și temperatură nominală de 85 °C sau mai mare . Această combinație oferă marja de tensiune și spațiul termic pe care specificațiile comune de 250 VAC / 70°C nu le oferă, în special pentru instalațiile exterioare sau cu cicluri de lucru mari, unde temperaturile ambientale depășesc frecvent 40°C în jurul carcasei motorului.
