Ce este un condensator CBB60?

Definiția directă a unui condensator CBB60

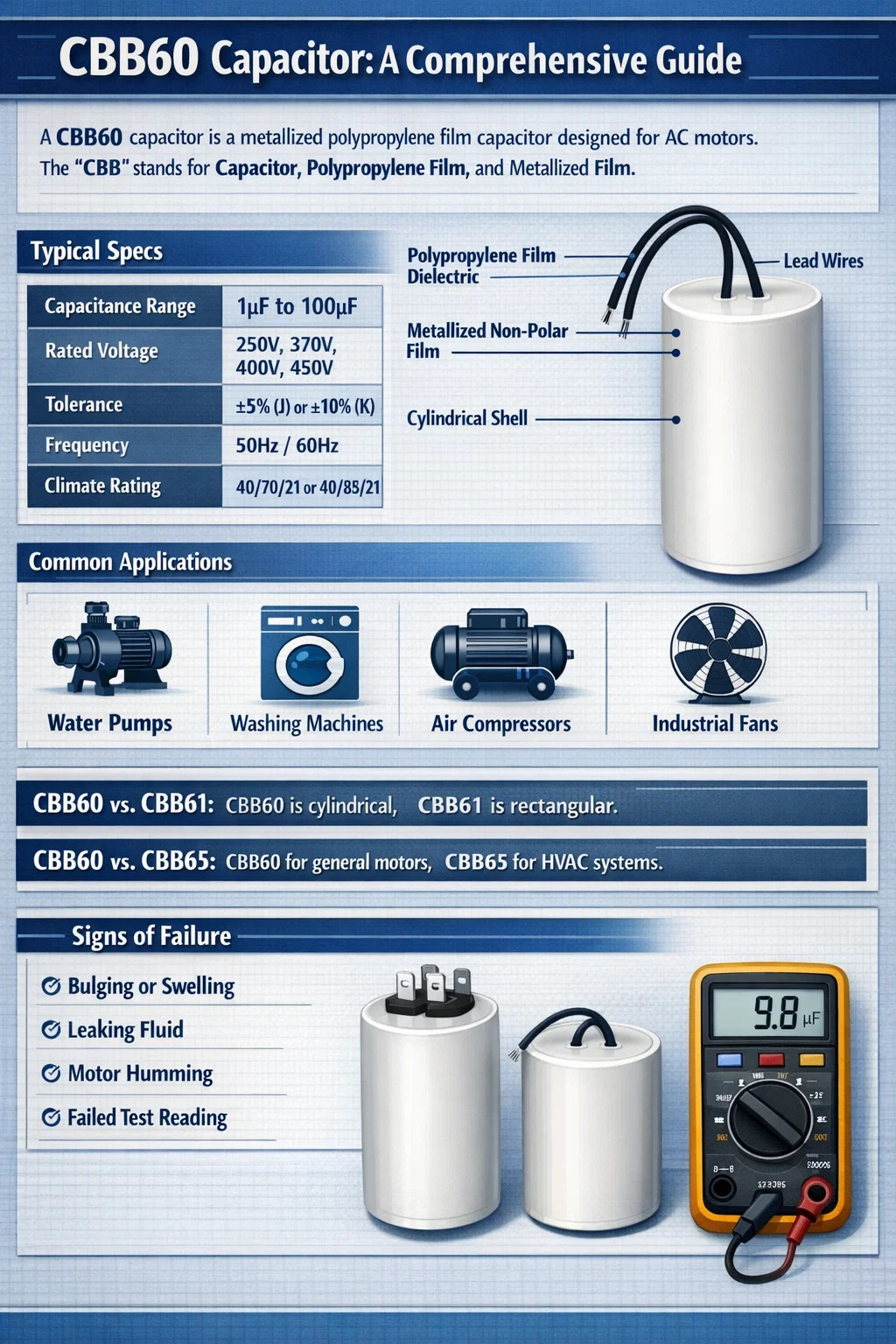

A Condensator CBB60 este un tip specializat de condensator cu peliculă de polipropilenă metalizată proiectat în principal pentru aplicații cu motor AC. Denumirea „CBB” reprezintă compoziția materialului său: „C” pentru condensator, „B” pentru film dielectric de polipropilenă și al doilea „B” pentru film metalizat nepolar. Acești condensatori sunt clasificați oficial ca condensatori de funcționare, ceea ce înseamnă că rămân în circuit în timp ce motorul funcționează pentru a menține cuplul și pentru a îmbunătăți eficiența.

Construit într-o carcasă cilindrică din plastic sau aluminiu, CBB60 se caracterizează prin proprietățile sale de auto-vindecare și rezistența ridicată la izolație. Se găsește cel mai frecvent în aparatele de uz casnic, cum ar fi mașinile de spălat, pompele de apă și compresoarele de aer, gestionând de obicei tensiuni între 250 V AC și 450 V AC.

Specificații tehnice și construcție

CBB60 utilizează un strat subțire de metal (adesea aluminiu sau zinc) depus în vid direct pe suprafața unui film de polipropilenă. Acest design permite condensatorului să se „autovindecă”, adică dacă are loc o defecțiune dielectrică din cauza unei creșteri de tensiune, stratul subțire metalizat se vaporizează în jurul punctului de defecțiune, izolând defecțiunea și permițând condensatorului să continue să funcționeze.

Parametri cheie de performanță

Pentru a asigura longevitatea unui motor AC, CBB60 trebuie să îndeplinească standarde industriale specifice. Mai jos sunt datele tehnice tipice găsite pe o unitate CBB60 standard:

Aplicații comune ale condensatoarelor CBB60

Intenția principală a unui condensator CBB60 este de a asista motoarele de curent alternativ monofazate. În aceste sisteme, o singură fază de putere nu poate crea câmpul magnetic rotativ necesar pentru a porni sau a rula fără probleme un motor. Condensatorul creează o schimbare de fază în înfășurarea auxiliară, simulând o a doua fază.

Veți găsi condensatori CBB60 utilizați în următoarele echipamente:

• Pompe de apă: Esențiale pentru pompele de puțuri adânci și sistemele de irigare a grădinii pentru a menține cuplul constant.
• Mașini de spălat: Folosit pentru a facilita rotirea bidirecțională a tamburului sau a agitatorului.
• Compresoare de aer: Ajută motorul să depășească contrapresiunea aerului comprimat în timpul pornirii.
• Ventilatoare industriale: Oferă o funcționare stabilă pentru motoarele mari de evacuare și ventilație.

Distingerea CBB60 de alți condensatori

Este vital ca personalul de întreținere să distingă CBB60 de alte tipuri comune, cum ar fi CBB61 sau CBB65, pentru a evita defecțiunile echipamentelor.

CBB60 vs. CBB61

În timp ce ambii sunt condensatori din polipropilenă, CBB61 este de obicei dreptunghiular și este utilizat pentru sarcini mai mici, cum ar fi ventilatoarele de tavan. CBB60 este cilindric și face față cerințelor de curent mai mari ale aparatelor mai mari, cum ar fi pompele.

CBB60 vs. CBB65

CBB65 este de obicei încapsulat într-o carcasă ovală sau rotundă din aluminiu și este proiectat special pentru sistemele de aer condiționat (HVAC). Condensatorii CBB60 sunt mai versatili și sunt utilizați într-o gamă mai largă de aparate electrocasnice cu motor de uz general.

Indicatori de siguranță și întreținere

În timp, un condensator CBB60 se va degrada din cauza căldurii și stresului electric. Identificarea din timp a unei unități defectuoase poate preveni deteriorarea înfășurărilor motorului, care sunt mult mai costisitoare de înlocuit decât condensatorul în sine.

Urmăriți aceste semne constructive de eșec:

1. Bombare fizică: Dacă partea superioară cilindrice a CBB60 pare rotunjită sau umflată, presiunea internă a crescut din cauza defecțiunii.
2. Scurgeri de fluid: În timp ce multe CBB60 sunt „uscate” (umplute cu rășină), unele conțin ulei. Orice scurgere de lichid este un semn de etanșare compromisă.
3. Zâmbitul motorului: Dacă motorul zumzăie, dar nu reușește să se rotească, probabil că CBB60 și-a pierdut valoarea capacității (µF) și nu mai poate oferi defazajul necesar.
4. Testare: un CBB60 sănătos ar trebui să citească în ±5% din valoarea sa nominală de microfarad (µF) atunci când este testat cu un multimetru.
