Ce înseamnă CBB60 la un condensator?

Semnificația directă a lui CBB60 pe un condensator

Pe o componentă electrică, termenul CBB60 este un cod standard industrial chinezesc (GB) care identifică materialul dielectric specific și categoria funcțională a condensatorului. În limba engleză simplă, CBB60 reprezintă a Condensator de rulare a motorului cu folie de polipropilenă metalizată formată într-o carcasă cilindrică. Această componentă este special concepută pentru a rămâne într-un circuit de curent alternativ în mod continuu în timp ce motorul funcționează, oferind schimbarea de fază necesară pentru a menține cuplul și eficiența motorului.

Codul în sine este o abreviere alfanumerică în care fiecare literă poartă o greutate tehnică specifică în ceea ce privește construcția internă și aplicarea dispozitivului. Spre deosebire de condensatorii de pornire care ies din circuit odată ce un motor atinge viteza, Condensator CBB60 este construit pentru durabilitate și funcționare electrică continuă.

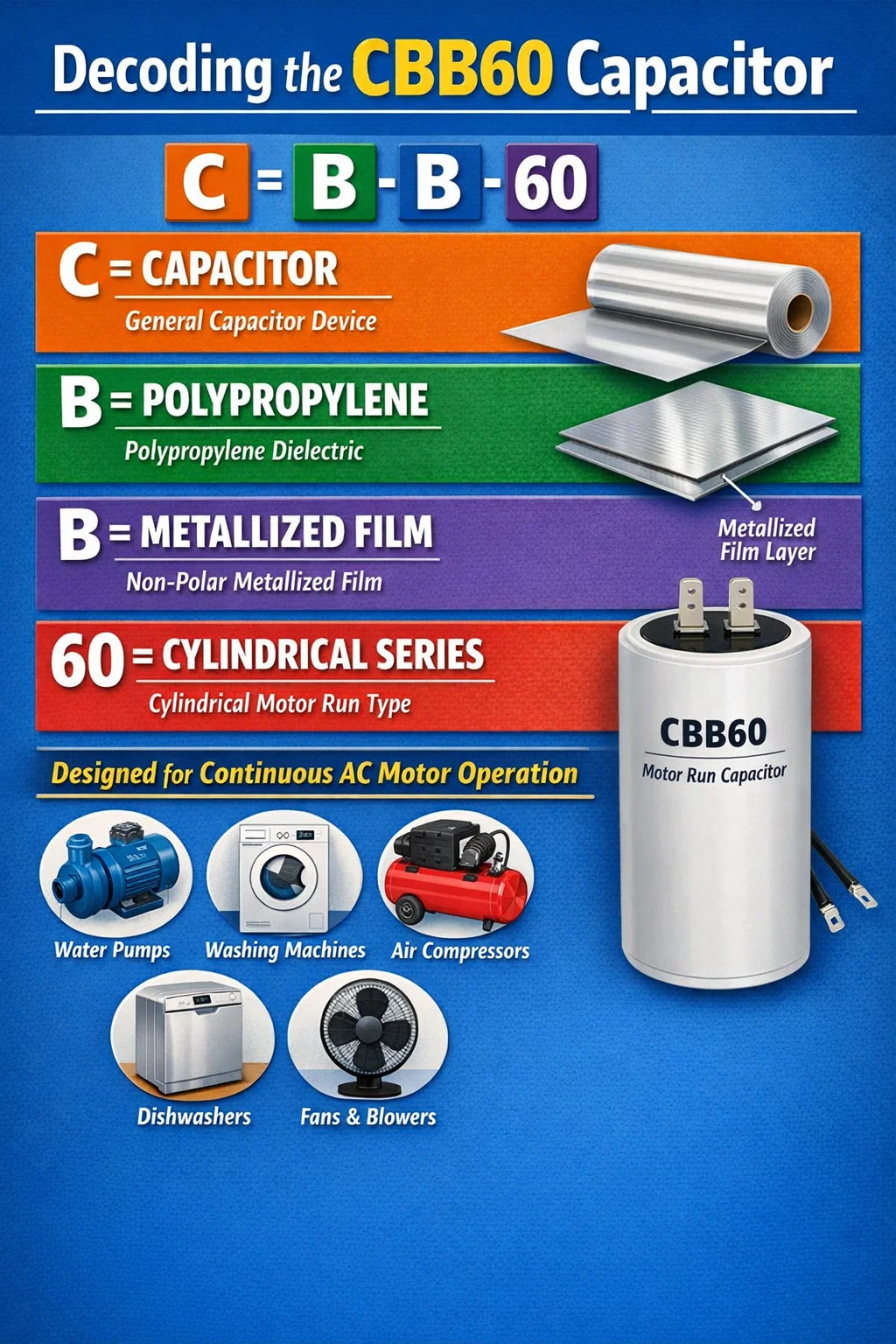

Decodificarea secvenței alfanumerice a CBB60

Pentru a înțelege ce face un CBB60 unic în comparație cu alți condensatori precum CBB61 sau CBB65, trebuie să descompuneți caracterele individuale utilizate în convenția de denumire. Acest standard este adoptat pe scară largă de producători la nivel global pentru a asigura compatibilitatea și siguranța diferitelor aparate cu motor AC.

Defalcarea „C”.

Prima literă reprezintă Condensator . Acesta este identificatorul universal pentru o componentă care stochează o sarcină electrică într-un câmp electrostatic. În contextul unui motor de curent alternativ, această încărcare este utilizată pentru a crea un câmp magnetic care este „depasit” cu linia de alimentare principală, care este necesar pentru ca motoarele monofazate să se rotească.

Prima defalcare „B”.

A doua literă indică Material dielectric . În acest caz, „B” înseamnă Polipropilenă . Acest material este ales pentru condensatorul CBB60 deoarece are un factor de disipare extrem de scăzut și rezistență mare de izolație. Acest lucru permite condensatorului să gestioneze frecvențele înalte și să mențină o capacitate stabilă chiar și atunci când temperatura internă crește în timpul orelor lungi de funcționare a motorului.

A doua defalcare „B”.

A treia scrisoare descrie Film metalizat nepolar . Aceasta înseamnă că condensatorul nu are un fir pozitiv sau negativ, ceea ce îl face sigur pentru circuitele AC (curent alternativ). Aspectul „metalizat” se referă la un strat subțire de vapori de metal depus direct pe pelicula de polipropilenă, care oferă capacitatea de „auto-vindecare” – dacă apare un scurt scurt în interior, stratul de metal se vaporizează și înlătură defecțiunea fără a distruge întreaga unitate.

Defalcarea „60”.

Cifrele „60” reprezintă Seria de modele sau factor de formă de cerere. În industrie, „60” desemnează în mod obișnuit o carcasă cilindrică din plastic sau aluminiu, fie cu fire de sârmă, fie cu terminale de cazmă, utilizate în principal pentru aplicații cu motor în aparate precum pompe, mașini de spălat și compresoare.

Funcționalitatea de bază în motoarele de curent alternativ

A Condensator CBB60 este esențială pentru motoarele cu inducție monofazate. Deoarece o sursă de curent alternativ monofazat nu produce în mod natural un câmp magnetic rotativ, motorul ar sta pur și simplu și ar vibra fără ajutorul unui condensator. CBB60 creează un câmp magnetic secundar prin întârzierea curentului în înfășurarea auxiliară.

Aplicațiile pentru acest model specific sunt vaste datorită designului său robust. Exemplele comune includ:

• Pompe de apă (irigații menajere și industriale).
• Mașini de spălat și uscătoare cu centrifugare.
• Compresoare mici de aer.
• Mașini de spălat vase și depozite de gunoi.
• Ventilatoare de pardoseală de mare viteză.

Specificații tehnice și comparație de date

La înlocuirea unui Condensator CBB60 , pur și simplu cunoașterea codului modelului nu este suficientă. Trebuie să corespundă cu valorile electrice tipărite pe etichetă. Utilizarea unui condensator cu o tensiune incorectă sau o valoare nominală de microfarad (µF) poate duce la arderea motorului sau la explozia condensatorului.

Cum se identifică un condensator CBB60 defect

Pentru că a Condensator CBB60 este un condensator de funcționare, defecțiunea acestuia are ca rezultat adesea un motor care este lent, zgomotos sau nu pornește sub sarcină. Spre deosebire de componentele electronice care ar putea să nu prezinte semne exterioare, condensatoarele de film se defectează adesea în moduri vizibile.

Steaguri roșii vizuale și sonore

Dacă bănuiți că aparatul dvs. se defectează, căutați următoarele indicii legate de condensator:

• Carcasa cilindrica este bombat sau „cu ciuperci” în partea de sus sau de jos. Aceasta indică presiunea internă a gazului de la o defecțiune electrică.
• Reziduuri uleioase sau lipicioase care se scurg din terminale. În timp ce condensatoarele CBB60 sunt adesea „uscate” (umplute cu rășină), unele variante conțin ulei care se poate scurge la căldură extremă.
• Motorul bâzâie tare, dar nu se învârte. Dacă dați motorului un ghiont manual și acesta începe să se rotească, condensatorul este probabil mort.
• „Declanșarea” frecventă a întreruptorului sau protecția la suprasarcină termică a motorului.

Practici de siguranță și întreținere

Manevrând orice Condensator CBB60 necesită respectarea strictă a protocoalelor de siguranță. Condensatorii stochează energie electrică chiar și după ce sursa de alimentare a fost deconectată. Înainte de a atinge bornele unui CBB60, trebuie descarcă-l prin utilizarea unui rezistor de mare putere sau a unui instrument specializat de descărcare peste terminale. Simpla scurtcircuitare a bornelor cu o șurubelniță poate provoca un arc electric și poate deteriora folia internă a condensatorului.

Când înlocuiți unitatea, asigurați-vă că noul CBB60 are același grad de microfarad (de exemplu, 40 µF ) și o tensiune nominală egală sau mai mare decât cea originală (de exemplu, dacă originalul era de 400 VCA, o unitate de 450 VCA este o actualizare sigură). Nu utilizați niciodată o tensiune nominală mai mică, deoarece aceasta va duce la o defecțiune imediată.
